现在手里有一台 TP-Link 企业路由器 ER6220T 和一台三层网管交换机 SG5428，准备将原有路由器替换掉，并顺便重新梳理一下原有网络。这里记录一下这次从 IPv4 三层架构到 IPv6 双栈接入的完整配置过程，以及中间遇到的一些问题。
1. 现存网络
坐标武汉，上游为电信运营商。
1.1 现存网络结构
运营商光纤
↓
光猫（桥接）
↓
TP-Link ER3229G
PPPoE + DHCP + NAT
↓
普通 AP / 普通交换机 / 客户端IPv4 网络：
10.1.1.0/24
Gateway: 10.1.1.1原网络未部署 IPv6。
1.2 升级需求
- 将原有
ER3229G替换为ER6220T + SG5428 - 尽量不影响原有终端和服务
- 为后续 VLAN 隔离做准备
- 迁移现有静态 IP 分配、公网端口映射等配置
- 引入 IPv6
- 明确路由、交换、DHCP、防火墙等功能的职责划分
1.3 换新设备
TP-Link ER6220T 万兆企业 VPN 路由器
- 硬件版本：1.0
- 软件版本：1.2.3 Build 250318
- TL-ER6220T 万兆企业VPN路由器 - TP-LINK官方网站
TP-Link SG5428 全千兆三层网管交换机
- 硬件版本：3.0
- 软件版本：1.2.3 Build 20260603
- TL-SG5428 全千兆三层网管交换机 - TP-LINK官方网站
2. 新网络架构设计

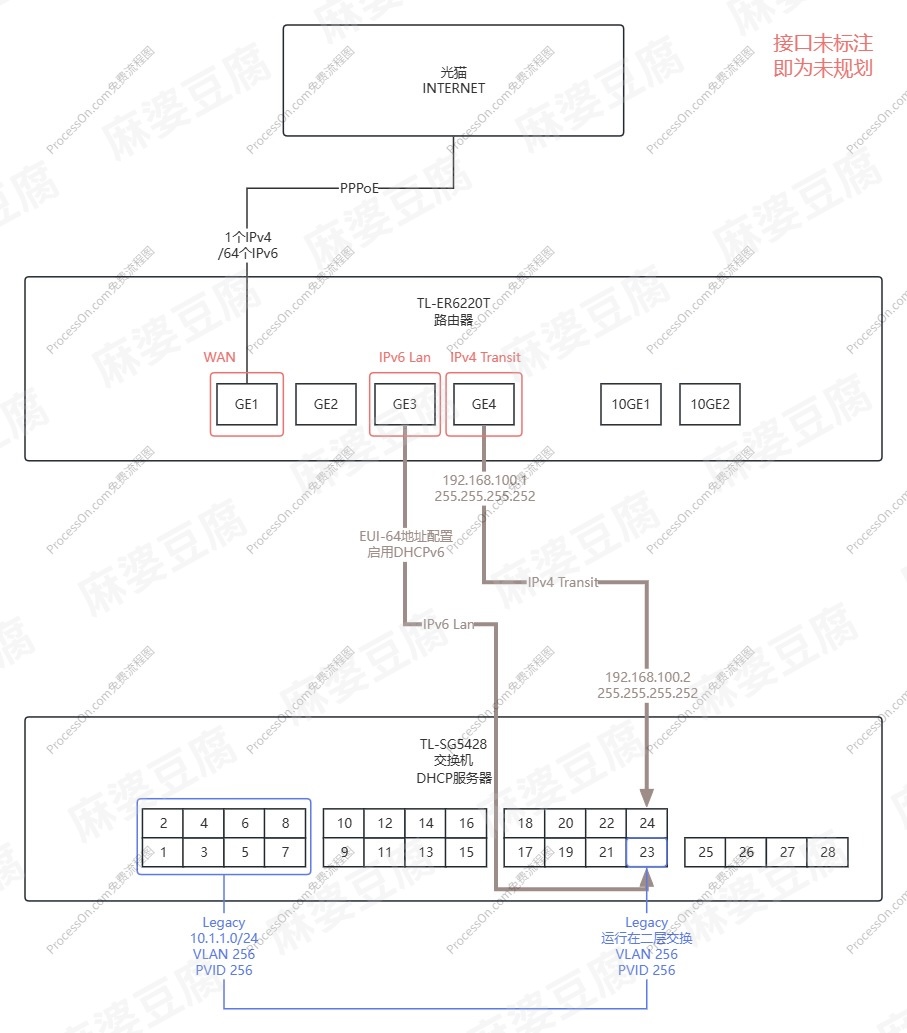

整体拓扑结构见下图：
VLAN 暂时只规划一个 Legacy。因为下游仍有不少非网管交换机和普通 AP，不适合立即按设备类型拆分 VLAN，等后续逐步更换下游设备后，再继续规划 Office、Server、IoT、Guest 等 VLAN。
| 业务类型 | VLAN | 网段 |
|---|---|---|
| Legacy | 256 | 10.1.1.0/24 |
2.1 最终 IPv4 拓扑
Internet / 1 个动态公网 IPv4
↓
光猫（Bridge）
↓
ER6220T
PPPoE / NAT / Firewall / Port Forward
↓
192.168.100.1/30
│
│ Transit
│
192.168.100.2/30
↓
SG5428
三层交换 / DHCP / VLAN Gateway
↓
VLAN 256 Legacy
10.1.1.0/24
Gateway: 10.1.1.1
↓
Clients设计思路：
由 ER6220T 负责 PPPoE、NAT / NAPT、防火墙、端口转发等互联网出口工作，SG5428 负责 DHCP、VLAN、VLAN 三层网关以及后续的内网 ACL。两台设备之间通过一个独立的 Transit 网段进行三层互联。
其中，Transit 路由器端 IP 为 192.168.100.1，交换机端 IP 为 192.168.100.2，掩码为 255.255.255.252 (/30)。
这个 Transit 子网只是两台三层设备之间的路由互联网络，并不会额外产生一层 NAT。 SG5428 只负责路由转发，真正的 IPv4 NAT 仍然只发生在 ER6220T 上。
2.2 最终 IPv6 拓扑
Internet / 当前可实际用于 LAN 的动态 /64 前缀
↓
光猫（Bridge）
↓
ER6220T
PPPoE / PD / RA / DHCPv6 / Firewall
↓
SG5428
二层交换
↓
ClientsIPv6 采用了与 IPv4 不同的拓扑设计，主要是因为实际配置中遇到了以下几个限制：
- 从当前 ER6220T 的实际表现来看，可用于 LAN 的前缀表现为同一个动态
/64。虽然还没有通过抓取 DHCPv6-PD 的IA_PD报文确认运营商最终委派的原始 PD 长度，但本文按“当前可实际利用一个/64”来规划。普通终端 LAN / VLAN 通常应使用独立的/64，不适合继续拆成/68、/72、/80等子网给多个 VLAN 使用，否则会影响标准 SLAAC 的工作。 - 当前 ER6220T 路由器好像不支持将运营商下发的 PD 继续委派给下游设备。（不过也可能是我没找到位置）
- 当前 SG5428 固件中仅找到 IPv4 ACL 相关配置，因此 IPv6 的公网访问控制统一交给 ER6220T 处理更简单。
因此最终采用：IPv4 由 SG5428 做三层网关，IPv6 由 ER6220T 直接作为网关，SG5428 在 IPv6 侧只负责二层转发。
同一台客户端的 IPv4 和 IPv6 默认网关因此可以是不同设备：
IPv4 Gateway → SG5428（10.1.1.1）
IPv6 Gateway → ER6220T（通常表现为 fe80:: 开头的链路本地地址）2.3 物理连接

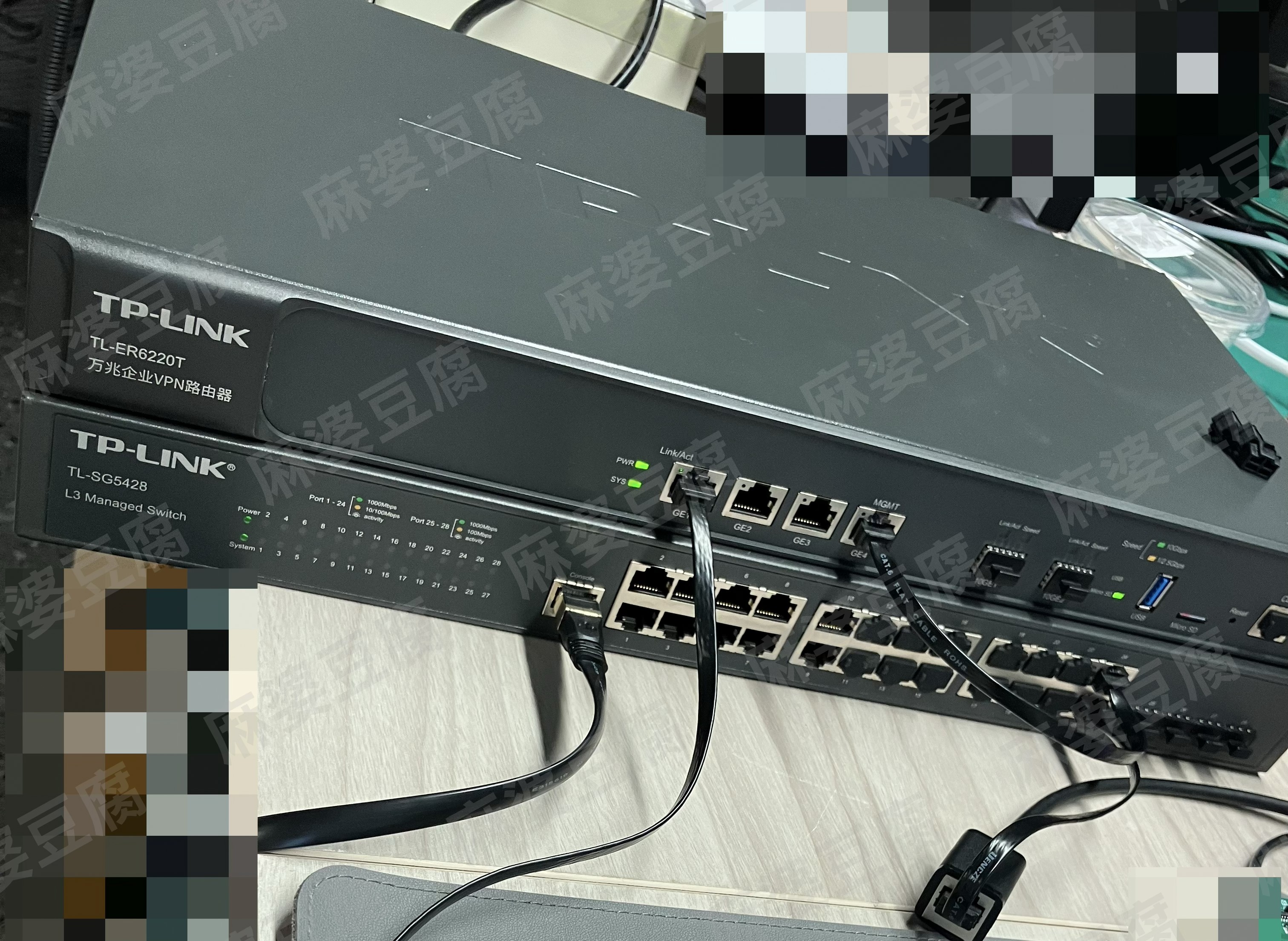

ER6220T 有 4 个可自定义的 GE RJ45 口，还有 2 个 10GE SFP+ 口。
SG5428 有 24 个 GE RJ45 口，还有 4 个 GE SFP 口。
3. IPv4 配置
首先配置 ER6220T 联网。本次配置中，上联设备为桥接模式光猫，以 PPPoE 拨号为例。
3.1 ER6220T 路由器配置
3.1.1 物理连接及配置 IP

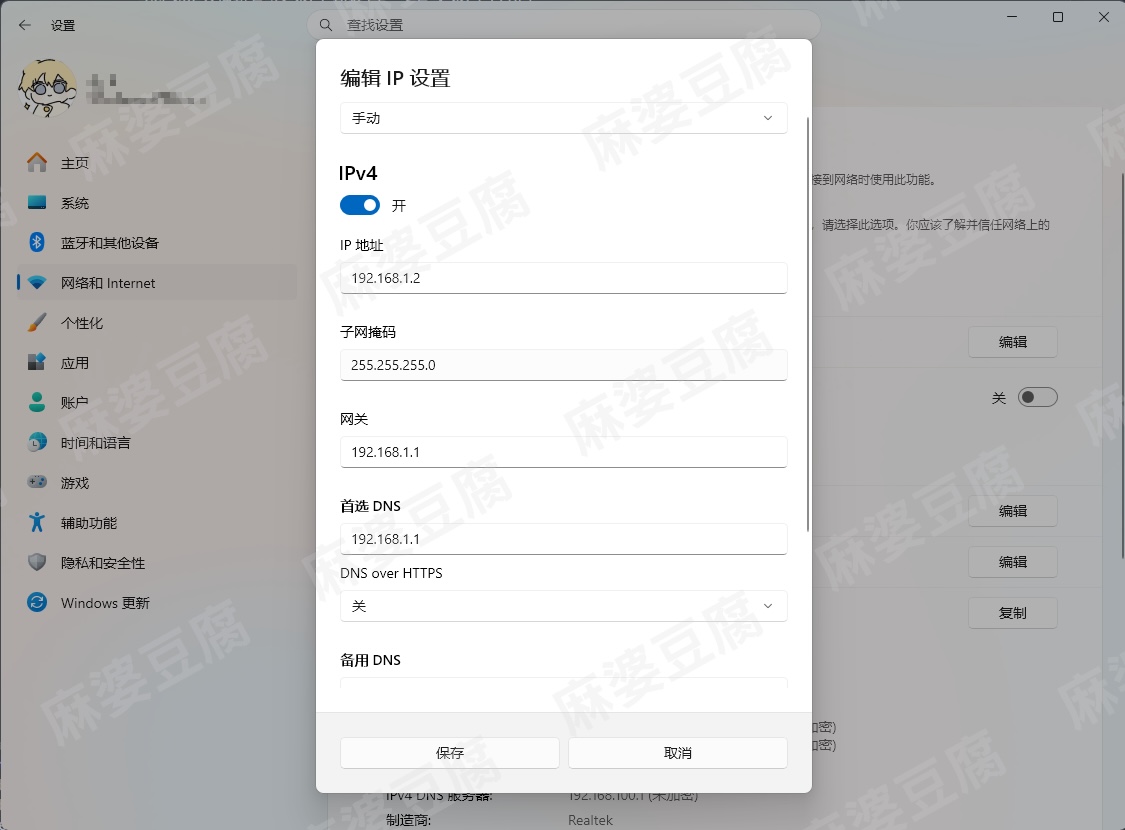

路由器出厂状态下 GE4 为 MGMT 口，且未开启 DHCP。首先用网线连接电脑网口和路由器 GE4，然后在 Windows 11 的 设置 → 网络和 Internet → 以太网 → IP 分配 中，将本机配置为：
IP: 192.168.1.2
Mask: 255.255.255.0
Gateway: 192.168.1.1
DNS: 192.168.1.1
3.1.2 进入管理页面

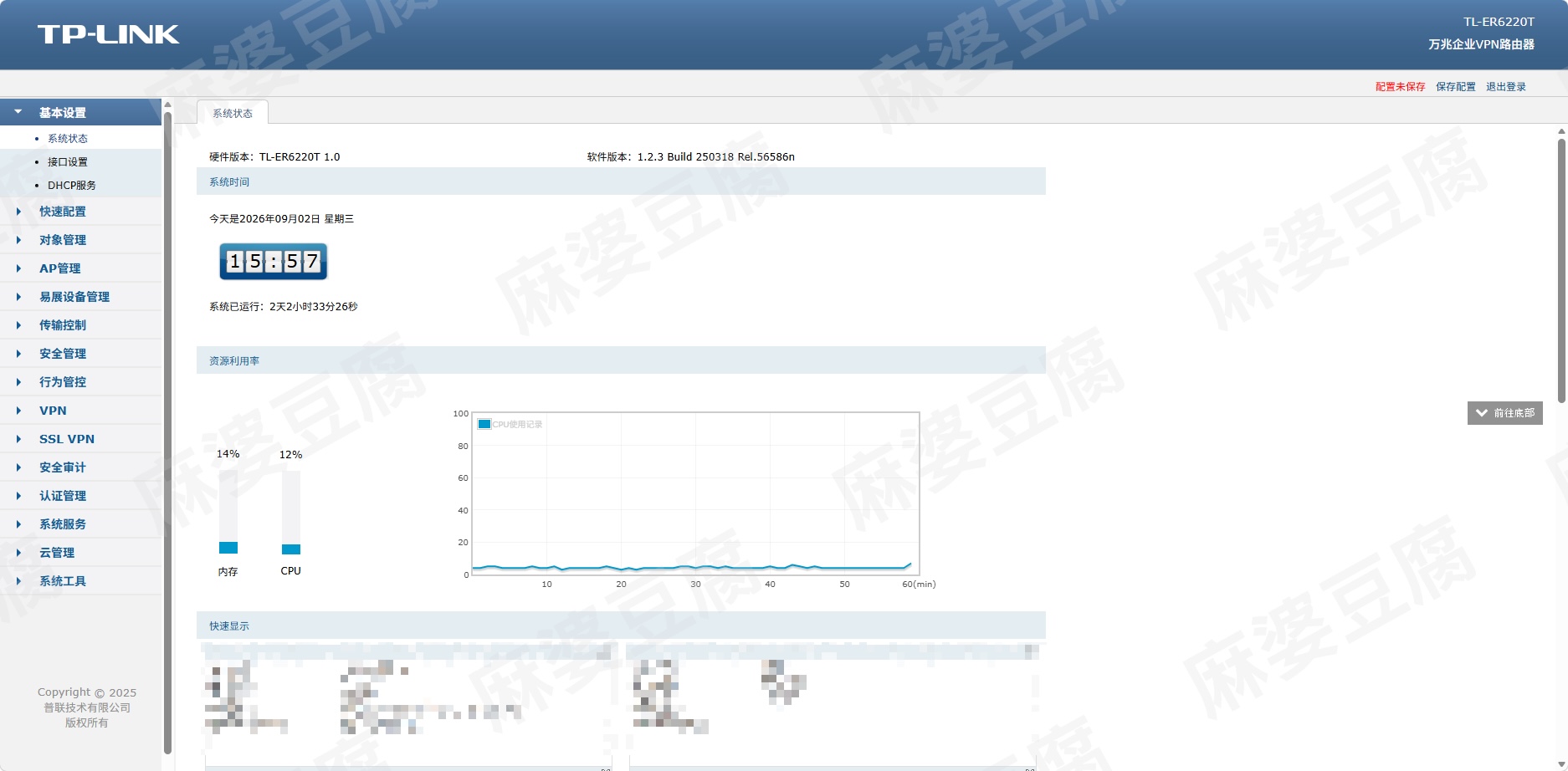

随后使用浏览器访问 192.168.1.1，设置初始用户名和密码后即可进入管理页面：
3.1.3 接口设置
点击左侧导航栏 基本设置 → 接口设置 进入接口设置界面。
3.1.3.1 网桥设置（可选）

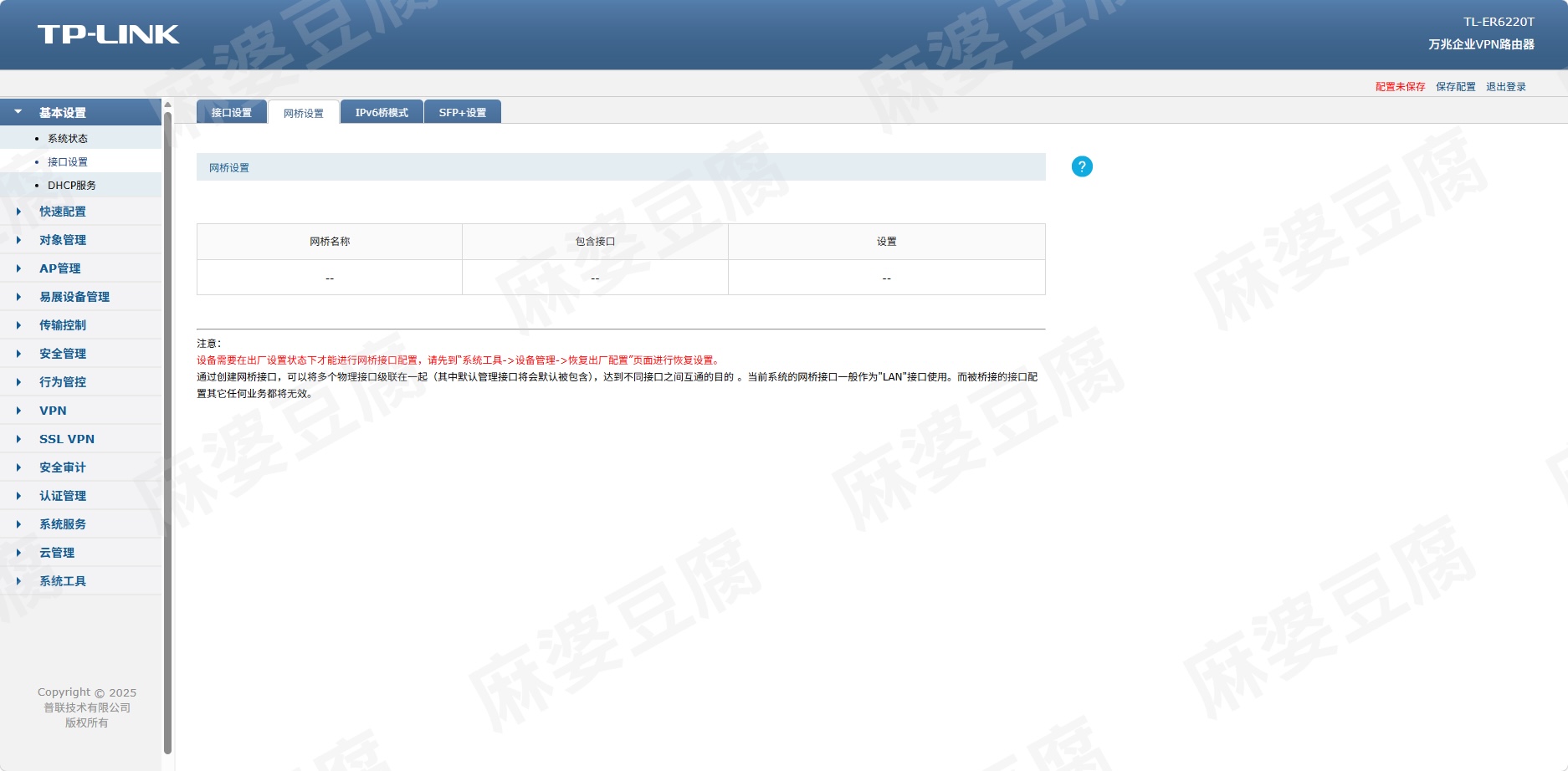

如果希望将若干个 GE 口加入同一个 LAN 网桥，需要在这个阶段切换到横向标签页中的 网桥设置：
需要注意，这里的网桥设置只有在设备处于较初始的配置状态时才方便调整；如果已经修改了较多接口配置，后续再改网桥会比较麻烦。因为本次架构不需要将多个 LAN 口桥接，所以这里没有配置。
3.1.3.2 GE1 接口设置
这里将 GE1 作为上联光猫的拨号接口。选择物理接口 GE1，点击 新增。

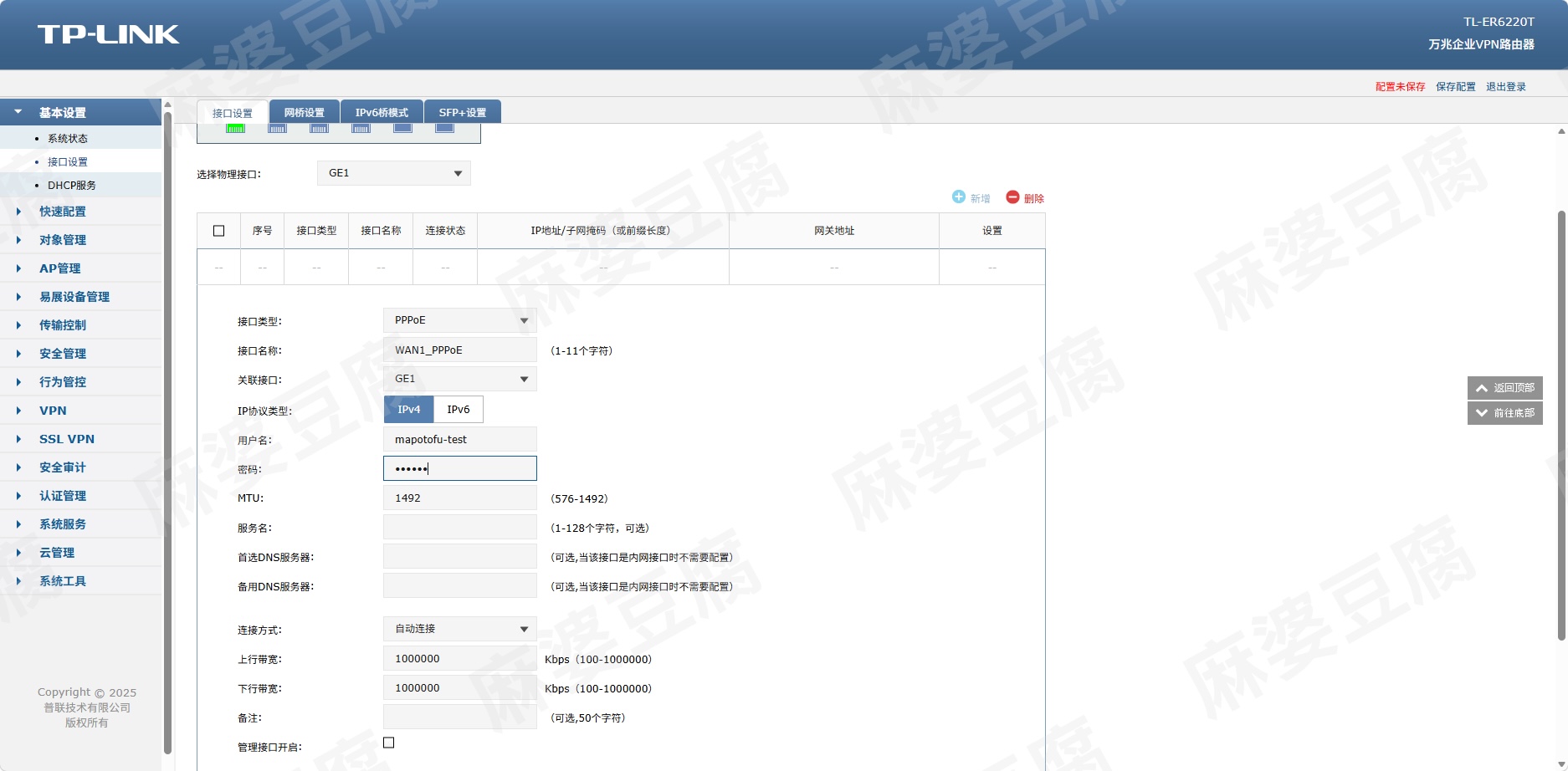

接口类型 选择 PPPoE；接口名称 自定义（后期不方便修改）；IP协议类型 先选择 IPv4（IPv6 后面再配置）；用户名 和 密码 填写运营商提供的 PPPoE 账号密码。MTU 建议按运营商实际要求配置，PPPoE 常见值为 1492，部分环境也可能使用其他值。

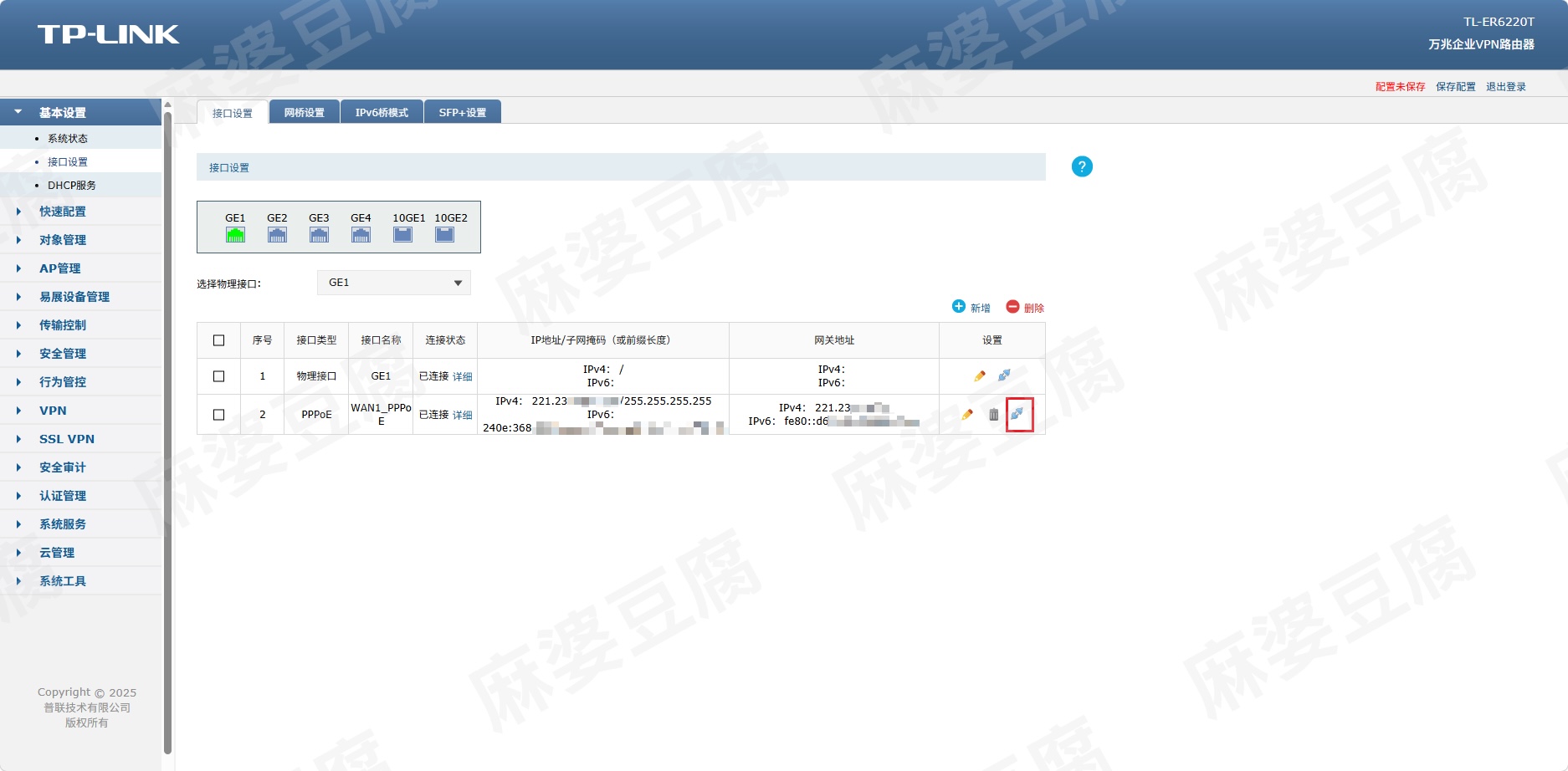

添加完成后点击拨号按钮开始连接。成功后会显示已连接状态以及获取到的 IPv4 信息：
3.1.3.3 GE4 接口设置

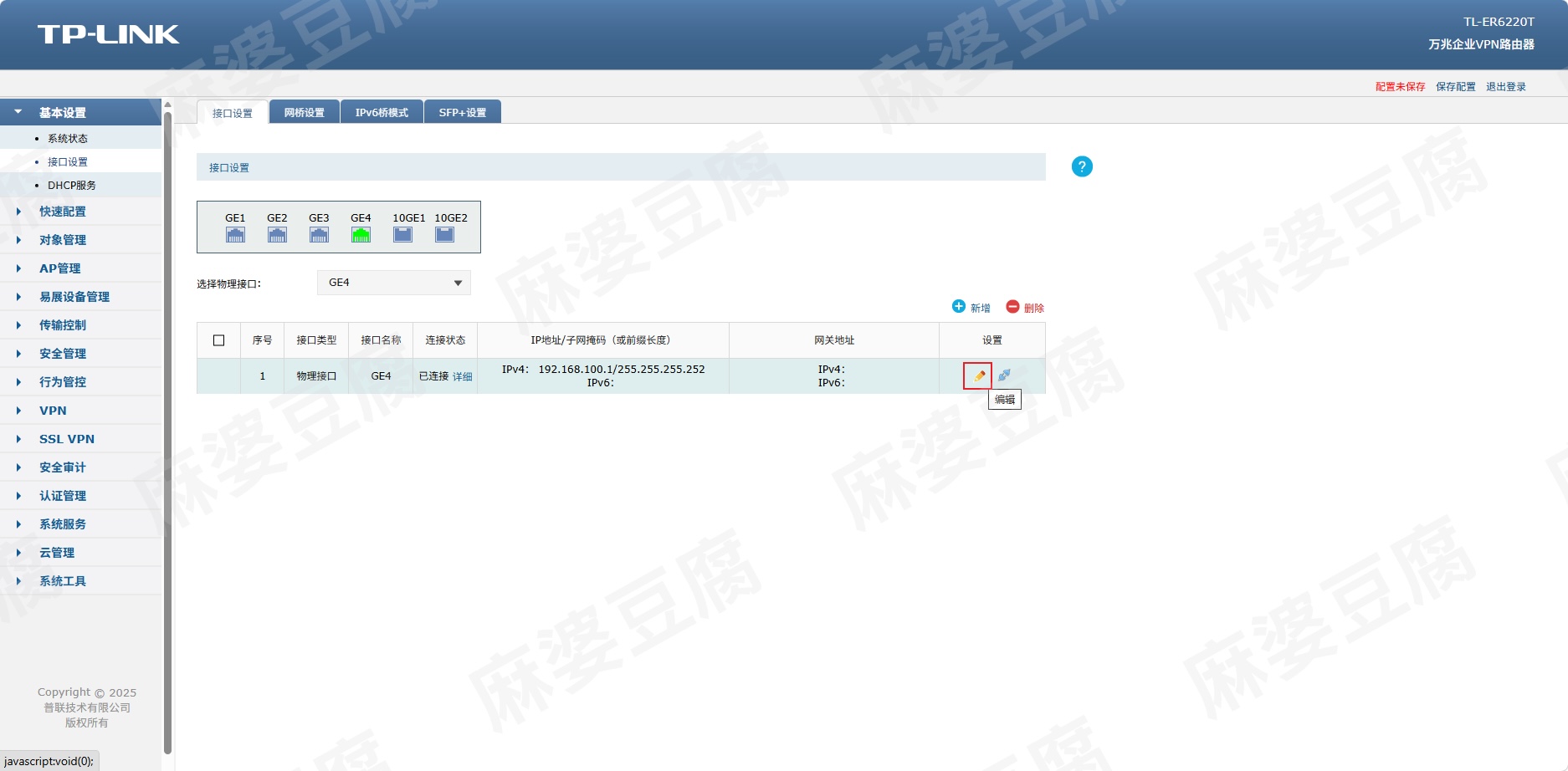

这里将 GE4 作为下联 SG5428 的 IPv4 Transit 接口。选择物理接口 GE4，编辑已有接口：

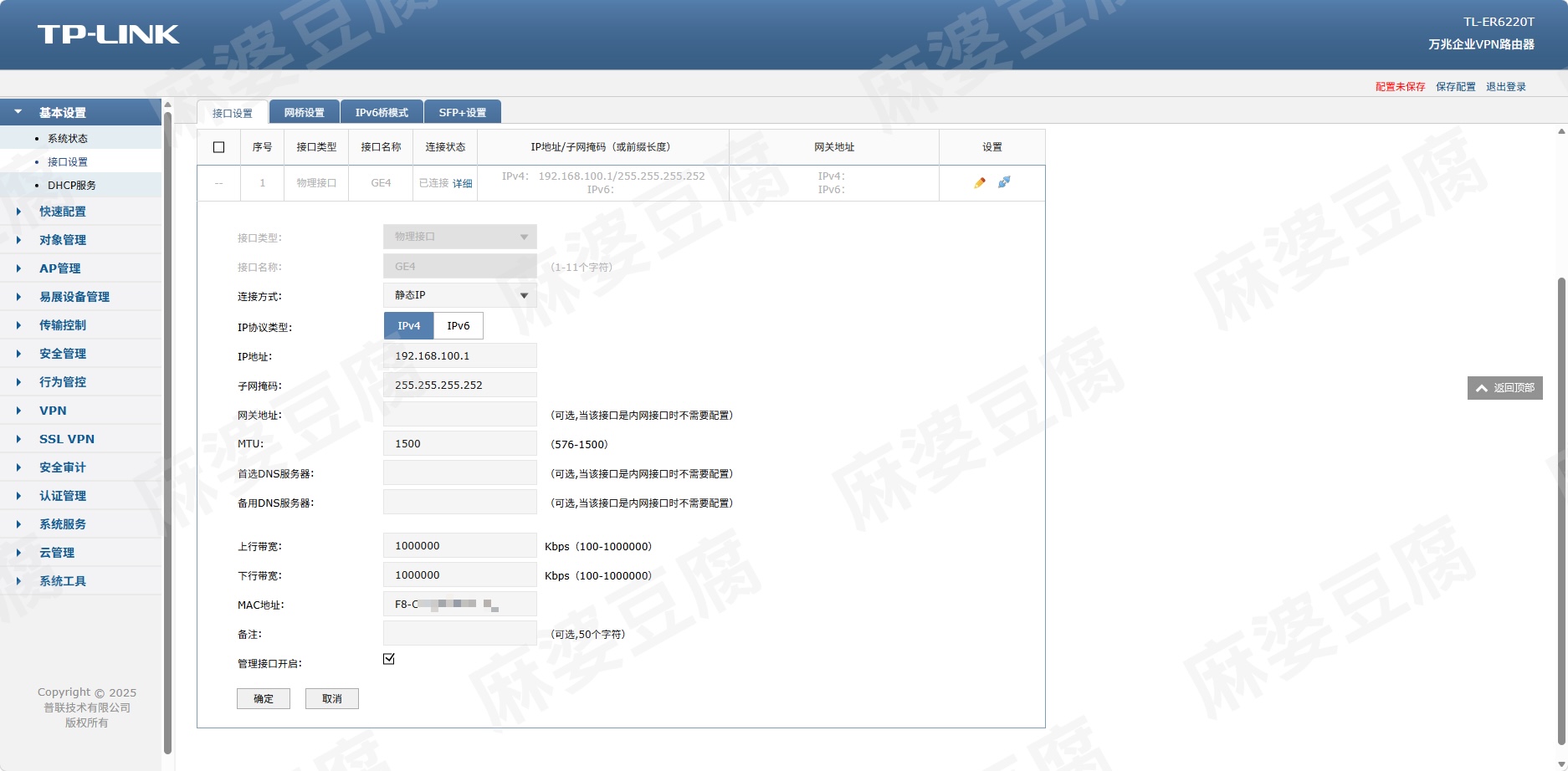

配置如下：
连接方式：静态 IP
协议类型：IPv4
IP 地址：192.168.100.1
子网掩码：255.255.255.252 (/30)
MTU：默认因为 GE4 同时也是默认 MGMT 接口，所以 管理接口开启 保持默认勾选即可。
这里仅建立 ER6220T 与 SG5428 之间的三层 Transit 链路。SG5428 不做 NAT，因此不会新增一层 NAT。
3.1.4 NAT 设置
NAT 用于在 IPv4 网络中进行地址转换。常见的 NAPT（也称 PAT）除了转换 IP 地址外，还会结合端口号维护会话，因此可以让多台内网设备共享同一个公网 IPv4 地址访问互联网。

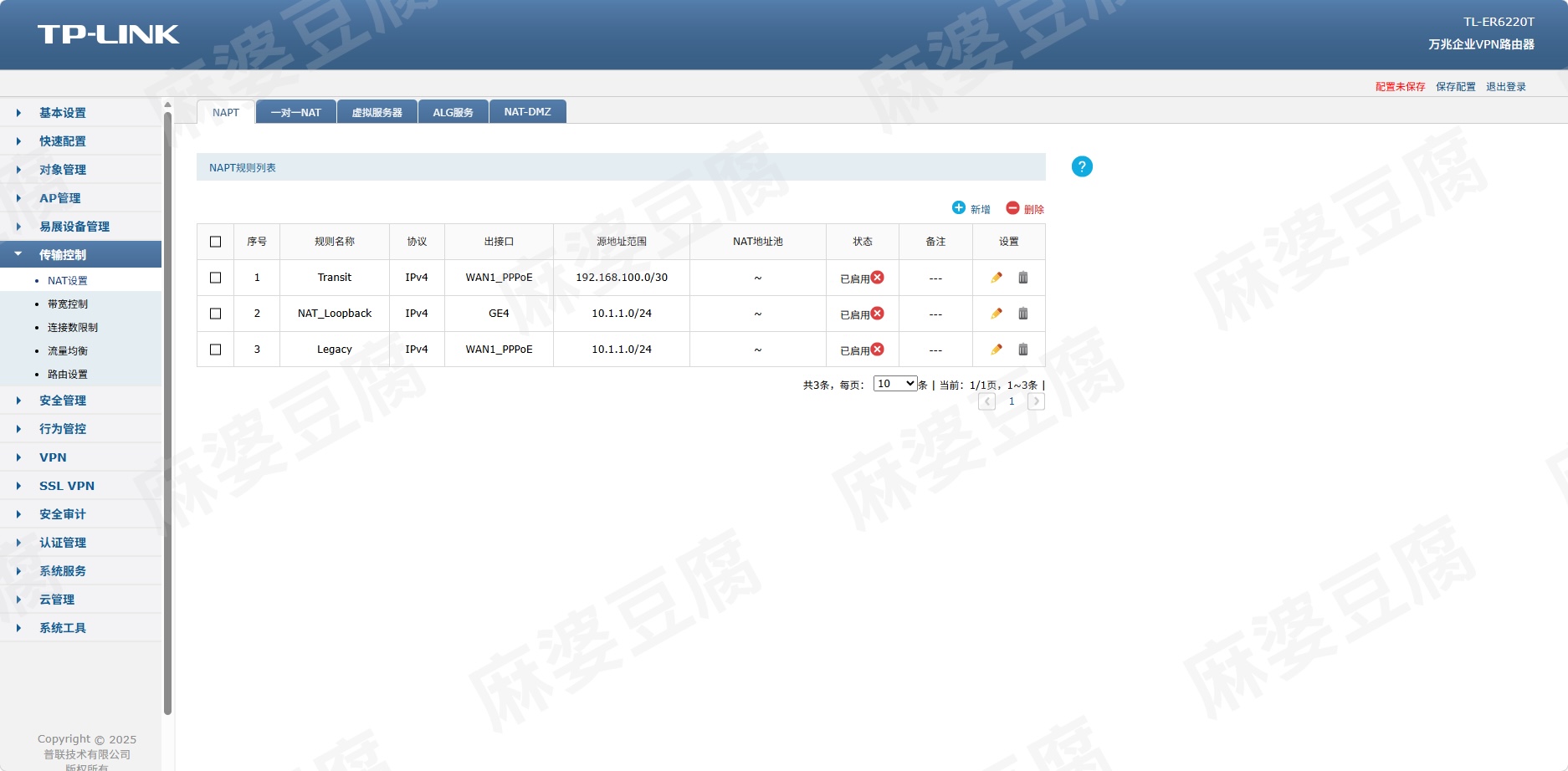

点击 传输控制 → NAT设置 → NAPT，本次配置添加如下 3 条 NAPT 规则：
这三条规则的作用分别是：
- Transit：指定
192.168.100.0/30网段的流量从WAN1_PPPoE接口访问互联网。 - NAT_Loopback：用于处理 NAT 回环（NAT Loopback / Hairpin NAT）。这里让
10.1.1.0/24内部客户端访问路由器自身公网映射地址时，能够重新转回内部服务器，并保证 NAT 会话的回程路径正确。 - Legacy：指定 Legacy 网段
10.1.1.0/24的流量从WAN1_PPPoE接口访问互联网。如果后续增加更多由 SG5428 承担三层网关的 VLAN，则需要按实际网段补充相应规则。
NAT 回环（NAT Loopback / Hairpin NAT）问题备注
在迁移已有服务的端口映射规则后，我遇到了一个比较典型的问题，记录一下
内网服务器为：
10.1.1.22:7500ER6220T 将公网的
7500端口映射到该服务器。此时：外网设备 → 公网IP:7500 → 可以正常访问但同一内网中的电脑访问：
公网IP:7500却无法连接，而直接访问：
10.1.1.22:7500是正常的。
原因是内网客户端访问自己的公网 IP 时，请求先到达 ER6220T，路由器需要根据端口映射执行 DNAT，将目标地址转换回内部服务器；同时还必须保证服务器的响应流量重新经过 ER6220T，以便正确恢复 NAT 会话。如果缺少 NAT Loopback / Hairpin NAT 处理，可能出现回程绕过 NAT 设备或 NAT 状态无法正确匹配，从而导致连接失败。
正常逻辑可以理解为：
内部客户端 ↓ 公网IP:7500 ↓ ER6220T（Hairpin NAT） ↓ 10.1.1.22:7500如果设备支持直接开启 NAT Loopback，可以直接开启；如果没有单独开关，则需要像本次配置一样手动补充对应的 NAPT 规则。
3.1.5 静态路由
静态路由用于告诉路由器：某个目标网段应该交给哪个下一跳设备处理。
因为 10.1.1.0/24 位于 SG5428 后面，所以 ER6220T 必须存在一条返回路由，类似：
Destination: 10.1.1.0/24

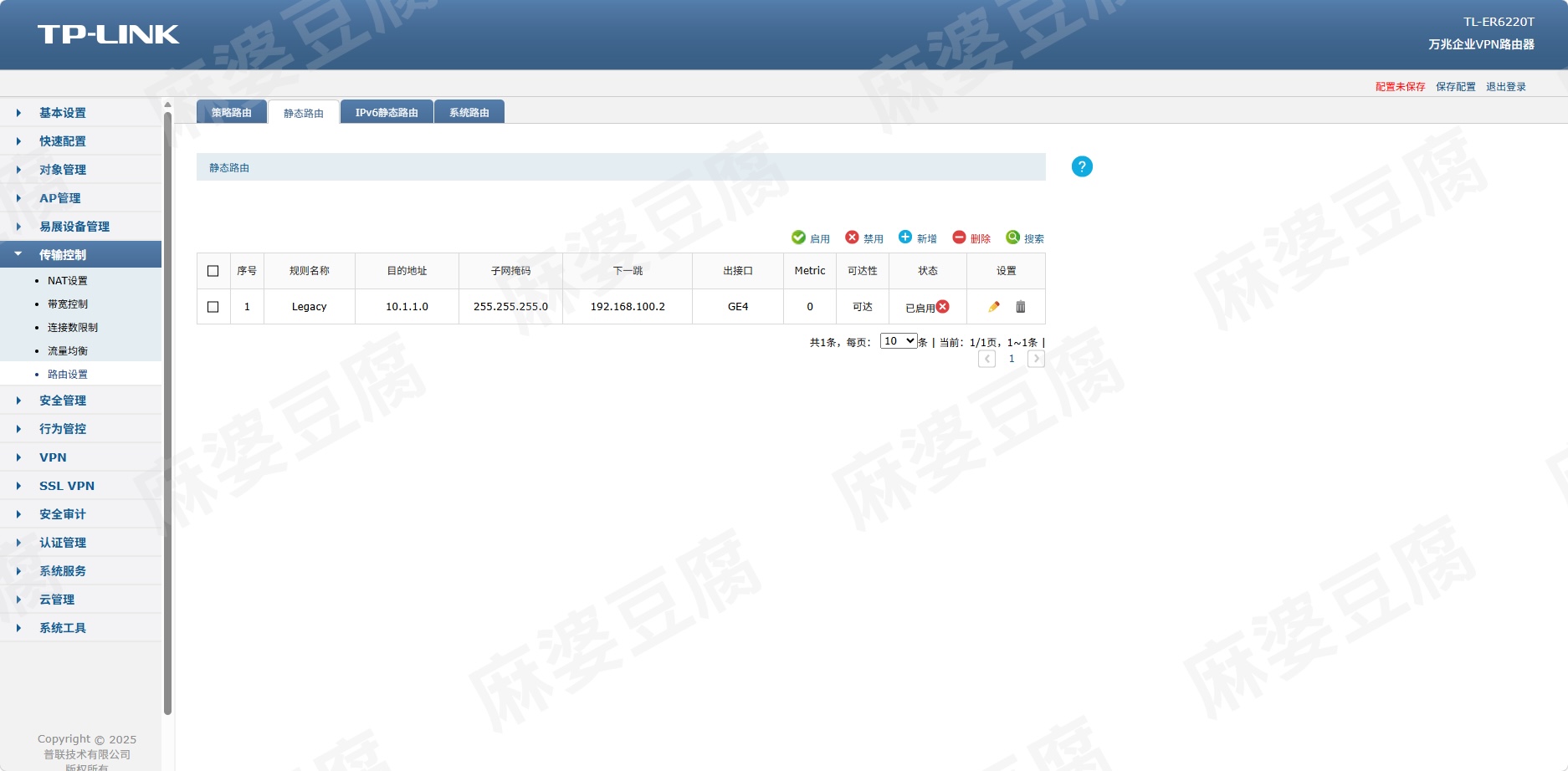

Next Hop: 192.168.100.2点击 传输控制 → 路由设置 → 静态路由，添加相应规则。如果下游交换机以后增加多个 VLAN，则每个网段都需要有对应的返回路由。
3.1.6 DNS 代理
ER6220T 的 DNS 代理可以作为内网客户端的统一 DNS 入口，并将查询转发到上游 DNS；同时也可以用于配置内网静态域名映射等功能。
本次配置中，SG5428 的 DHCP 地址池会把 192.168.100.1 下发为 DNS Server，因此客户端 DNS 查询路径大致为：
Client
↓ DNS Query
ER6220T 192.168.100.1
↓

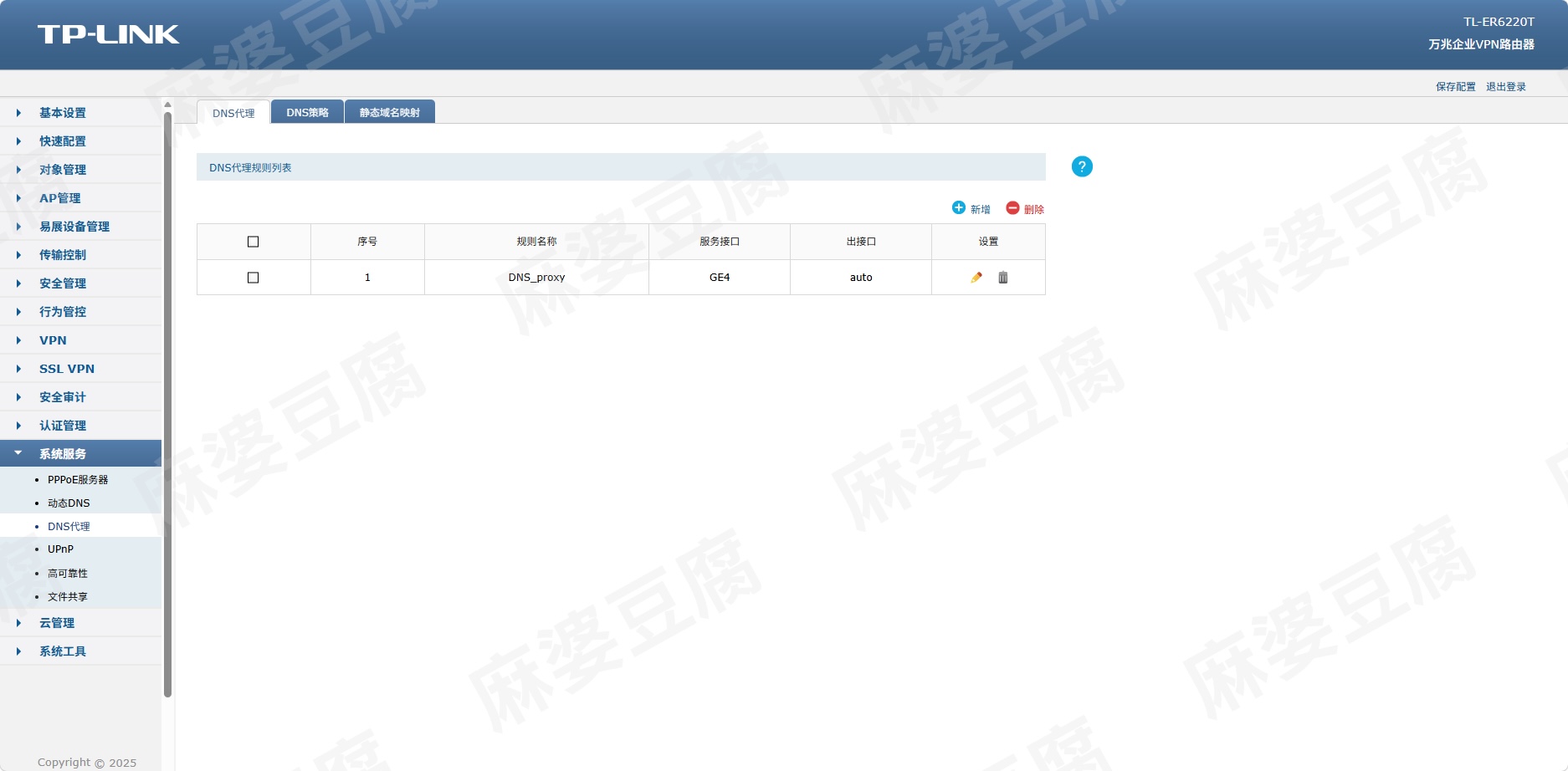

上游 DNS点击 系统服务 → DNS代理 创建规则。其中，服务接口选择 LAN 侧接口，出接口选择互联网侧接口。
3.2 SG5428 交换机配置
当前 VLAN 规划如下：
| 业务类型 | VLAN | 网段 |
|---|---|---|
| Legacy | 256 | 10.1.1.0/24 |
目前只规划了一个业务 VLAN。1-8 号口主要下联 AP 或交换机，当前统一归入 Legacy；24 号口用于 IPv4 Transit 上联 ER6220T；23 号口预留给后面的 IPv6 二层链路。
3.2.1 物理连接及配置 IP
用网线连接电脑网口和交换机上任意一个暂时不会修改 VLAN 的接口，本次使用 22 号口。

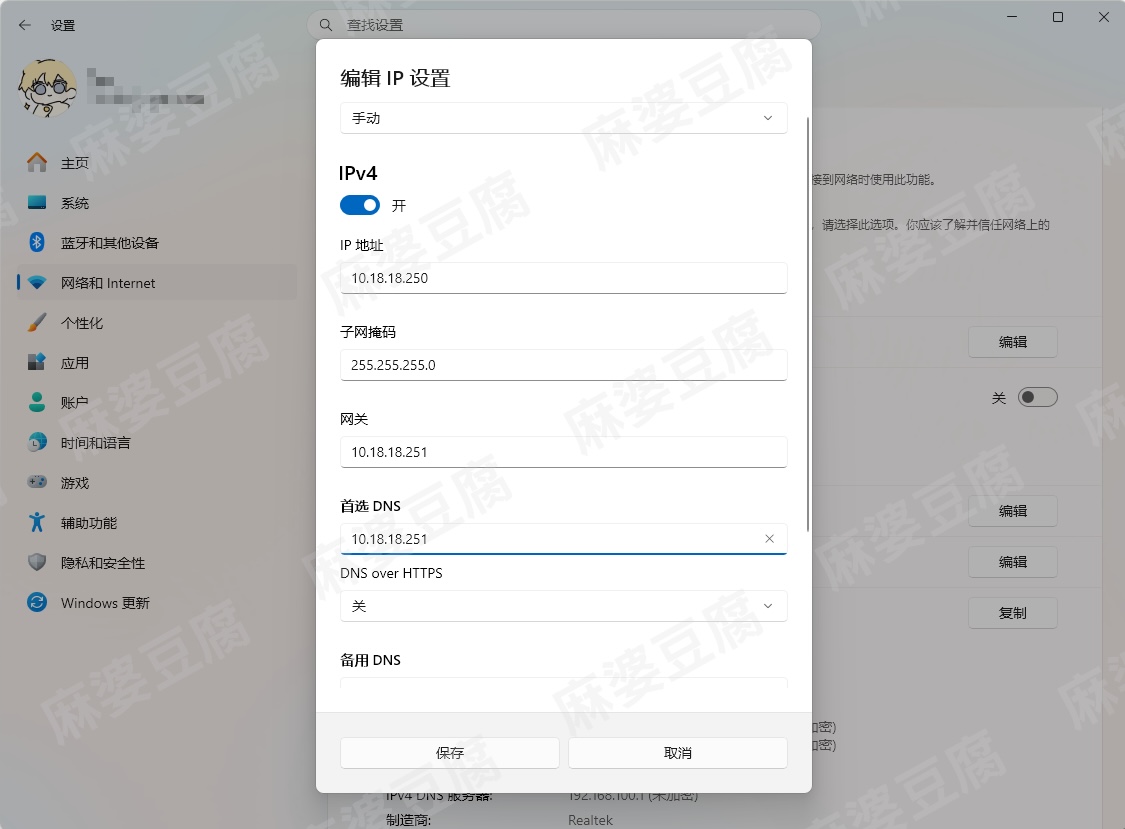

然后在 Windows 的 网络和 Internet → 以太网 → IP 分配 中配置：
IP: 10.18.18.250
Mask: 255.255.255.0
Gateway: 10.18.18.251
DNS: 10.18.18.251
随后用浏览器打开 10.18.18.251，设置初始用户名和密码即可进入管理页面。
3.2.2 802.1Q VLAN 配置
进入 网络管理 → VLAN → 802.1Q VLAN → 端口配置：

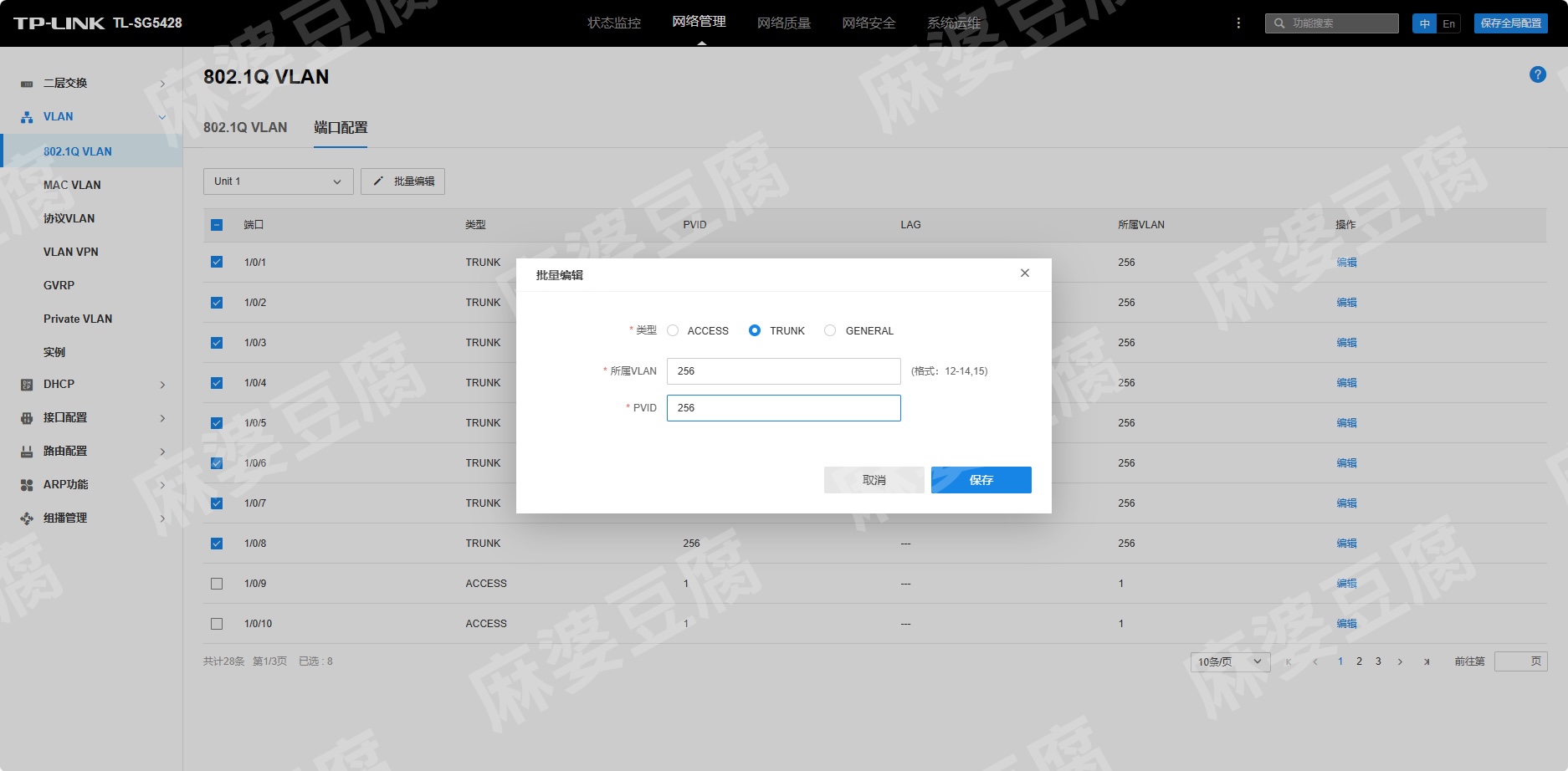

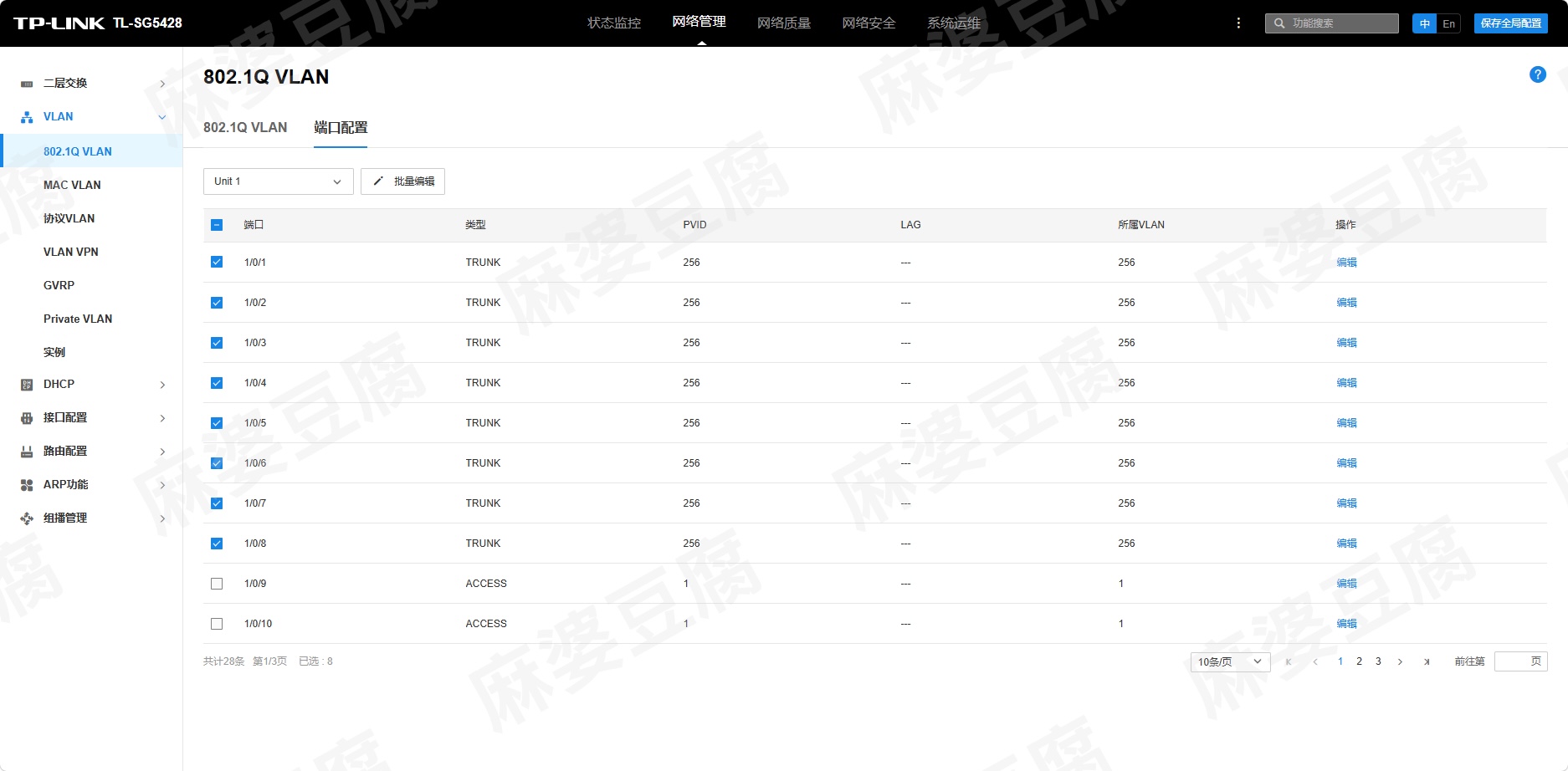

选中 1-8 号口，点击 批量编辑，类型 设置为 TRUNK，以便后续这些端口下联可管理 AP 或交换机时继续扩展多个 VLAN；当前 所属VLAN 和 PVID 都填写 Legacy VLAN ID 256。
这里有几个概念：
PVID：用于决定端口收到的无标签帧默认归入哪个 VLAN。UNTAG：该 VLAN 的帧从端口发出时去掉 802.1Q Tag，适合普通终端或不理解 VLAN Tag 的设备。TAG：帧从端口发出时保留 VLAN Tag，适合管理型交换机、企业 AP 等需要一条链路承载多个 VLAN 的设备。
因此，即使端口类型配置为 TRUNK，也不代表所有流量都必须带 Tag。当前 Legacy VLAN 仍可以作为这些端口的 PVID / Native VLAN 使用。
如果后续增加多个 VLAN，所属VLAN 中可以按照界面要求填写多个 VLAN ID。
接下来切换到第 3 页，找到 24 号端口。该端口用于 IPv4 Transit，保持默认 VLAN 1 即可。23 号口留给后面的 IPv6 配置。

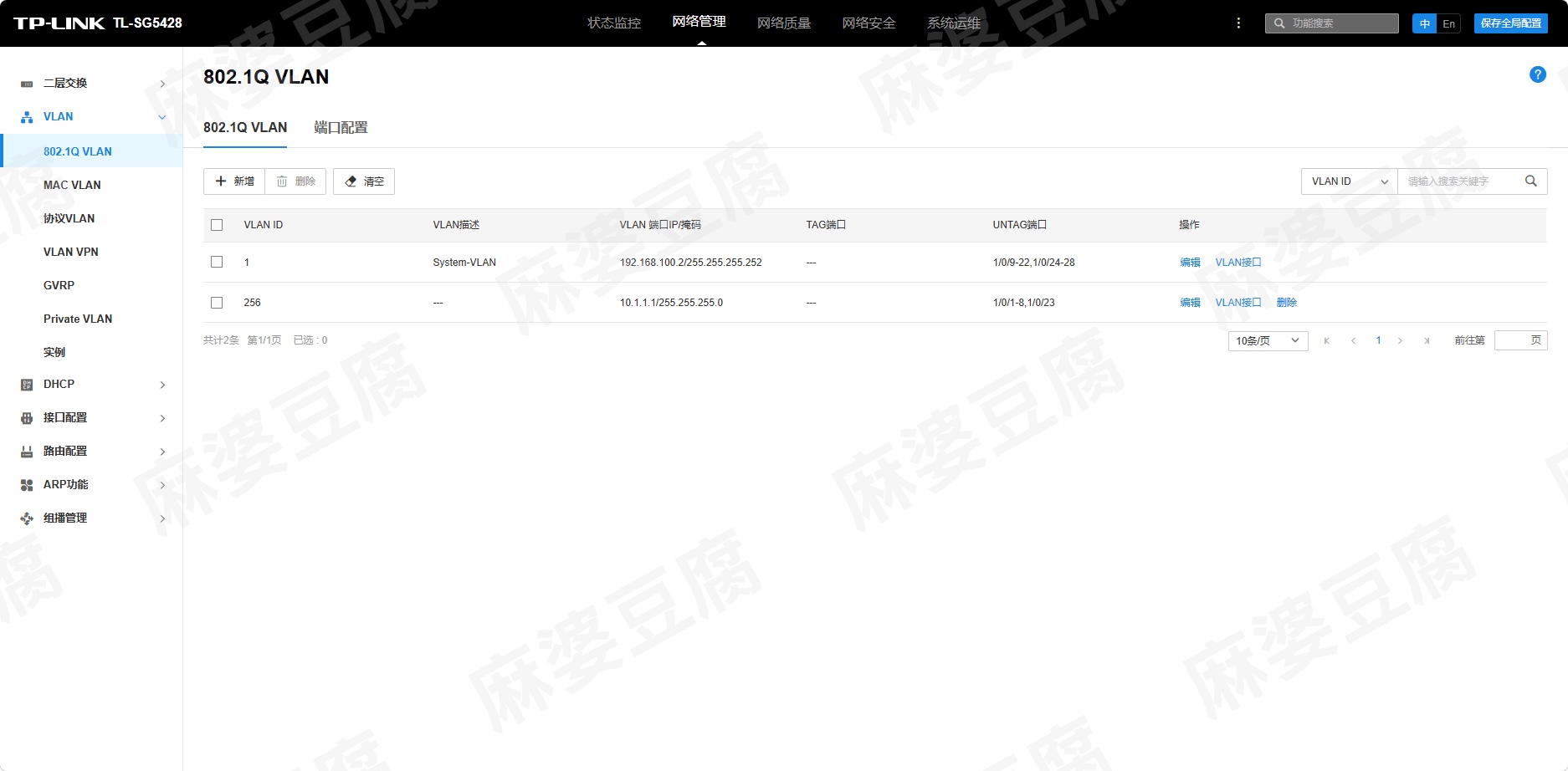

上述配置完成后，再切换到 802.1Q VLAN 页面，此时 VLAN 划分大致如下：
3.2.3 接口配置
点击 网络管理 → 接口配置。本次直接使用 VLAN 1 作为上联 ER6220T 的 Transit VLAN，所以先编辑 VLAN 1：
IP 地址模式：静态 IP
IP 地址：192.168.100.2
子网掩码：30 (255.255.255.252)
三层转发功能：启用
配置完成后保存。

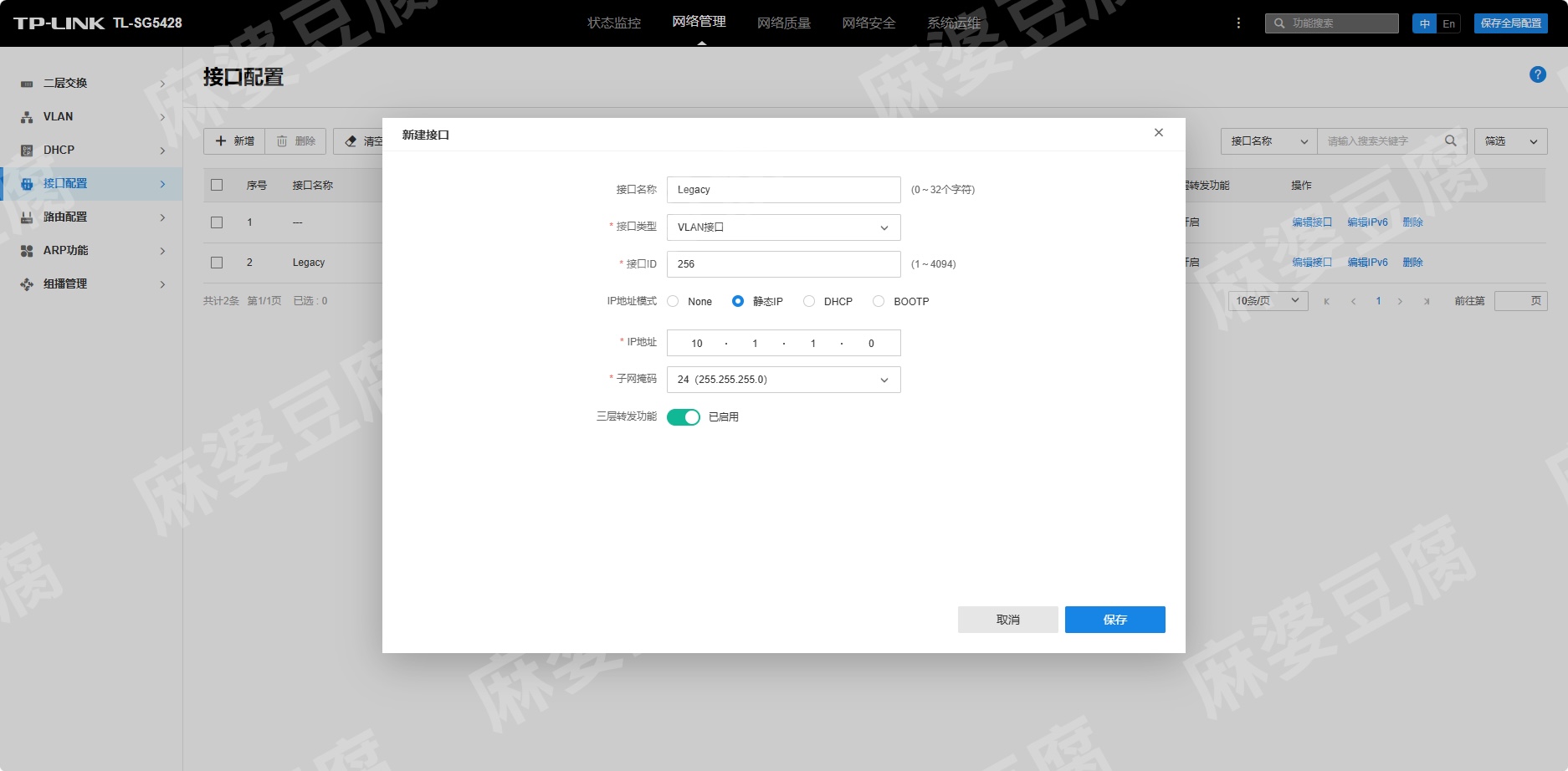

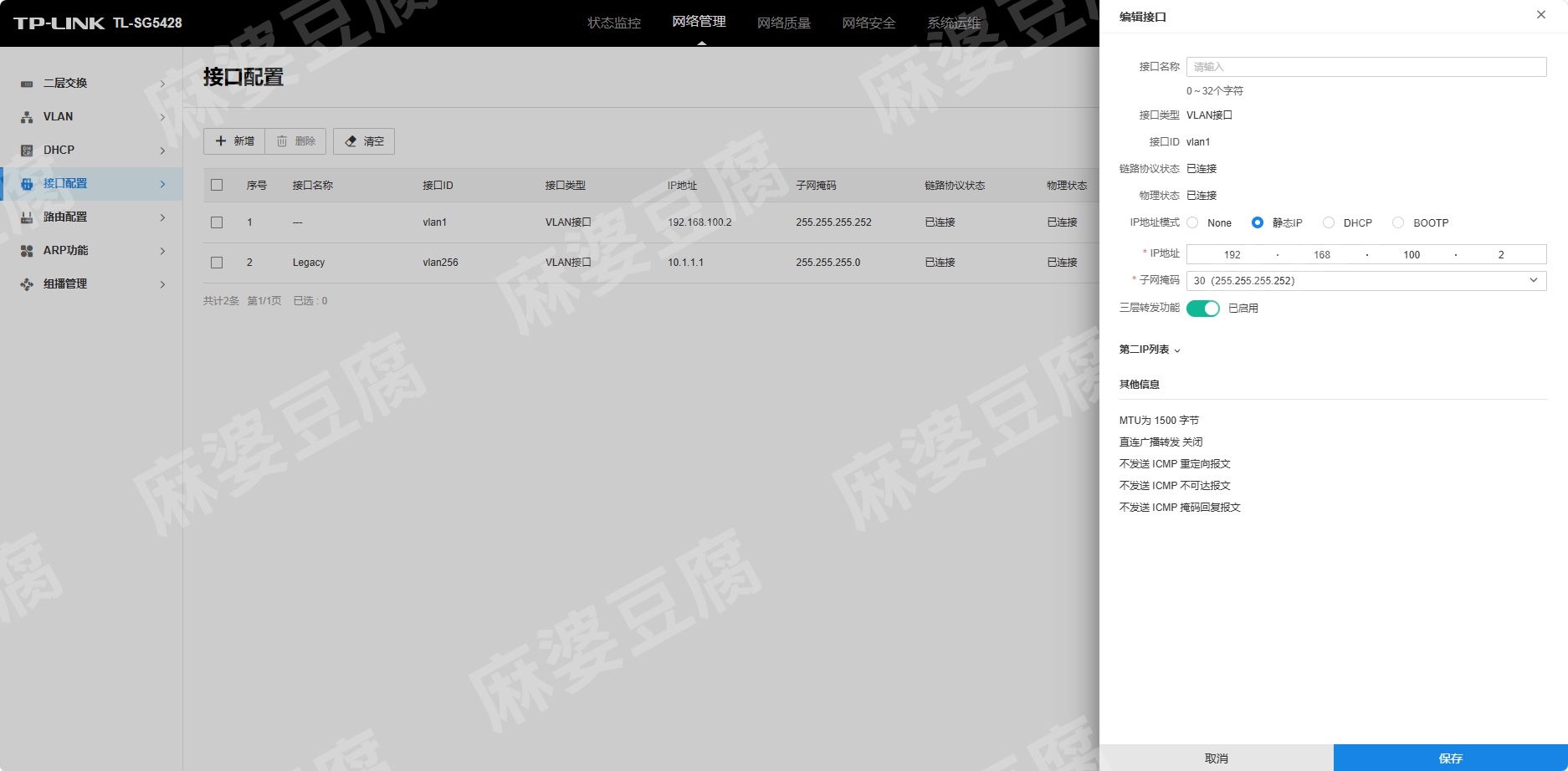

然后新增各业务网段的 VLAN Interface。目前只有 Legacy：
接口类型：VLAN 接口
接口 ID：256
IP 地址模式：静态 IP
IP 地址：10.1.1.1
子网掩码：24 (255.255.255.0)
三层转发功能：启用
这里的 10.1.1.1 就是 Legacy VLAN 的 IPv4 默认网关。如果以后增加其他网段，也需要为对应 VLAN 创建各自的三层接口。

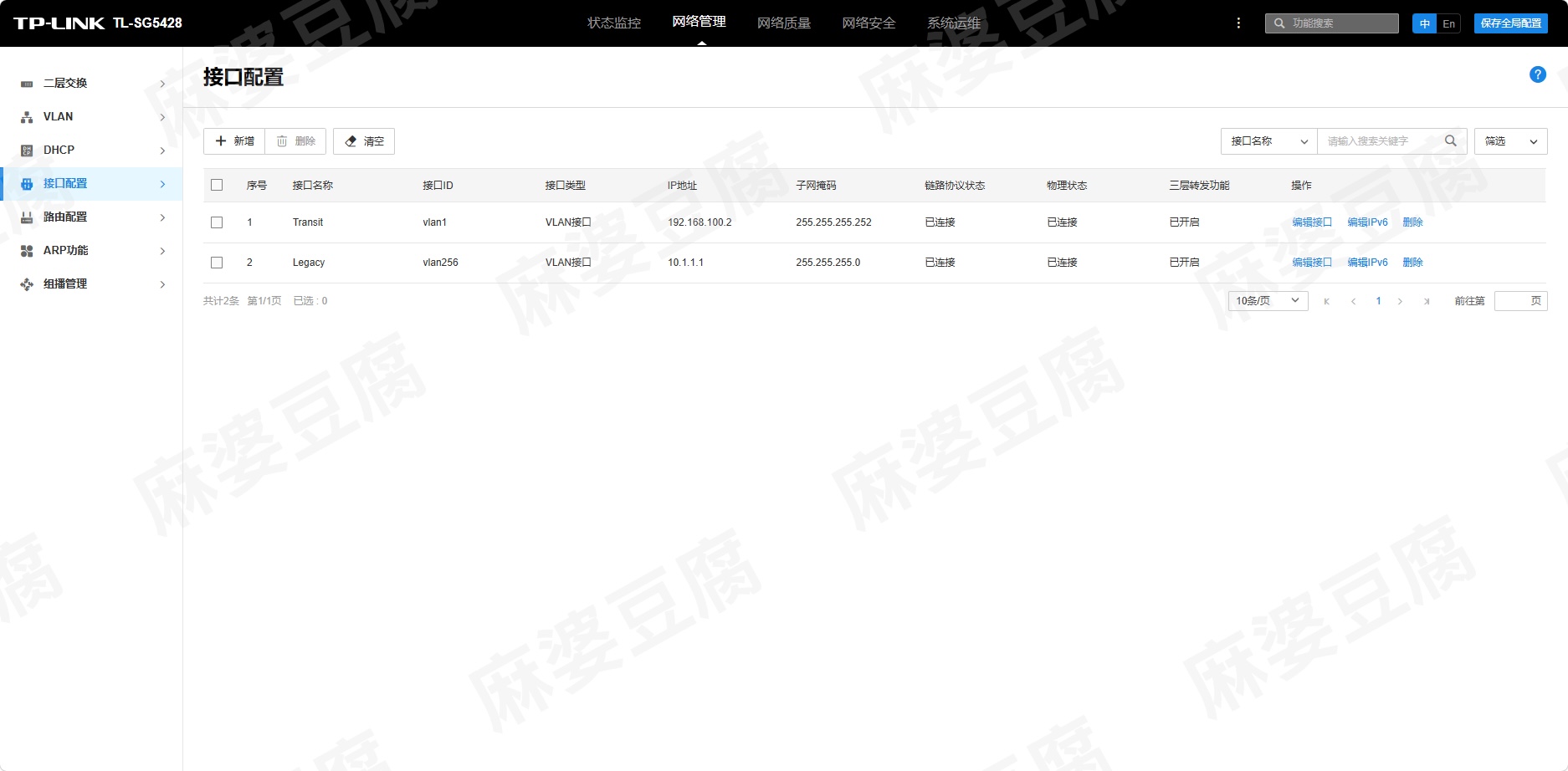

配置完成后如下：
部分 VLAN 接口显示“未连接”通常是因为当前没有对应端口处于 Up 状态，接入设备后状态会变为“已连接”。
3.2.4 DHCP 服务器
点击 网络管理 → DHCP → DHCP服务器，DHCP Server 默认关闭，需要先启用。

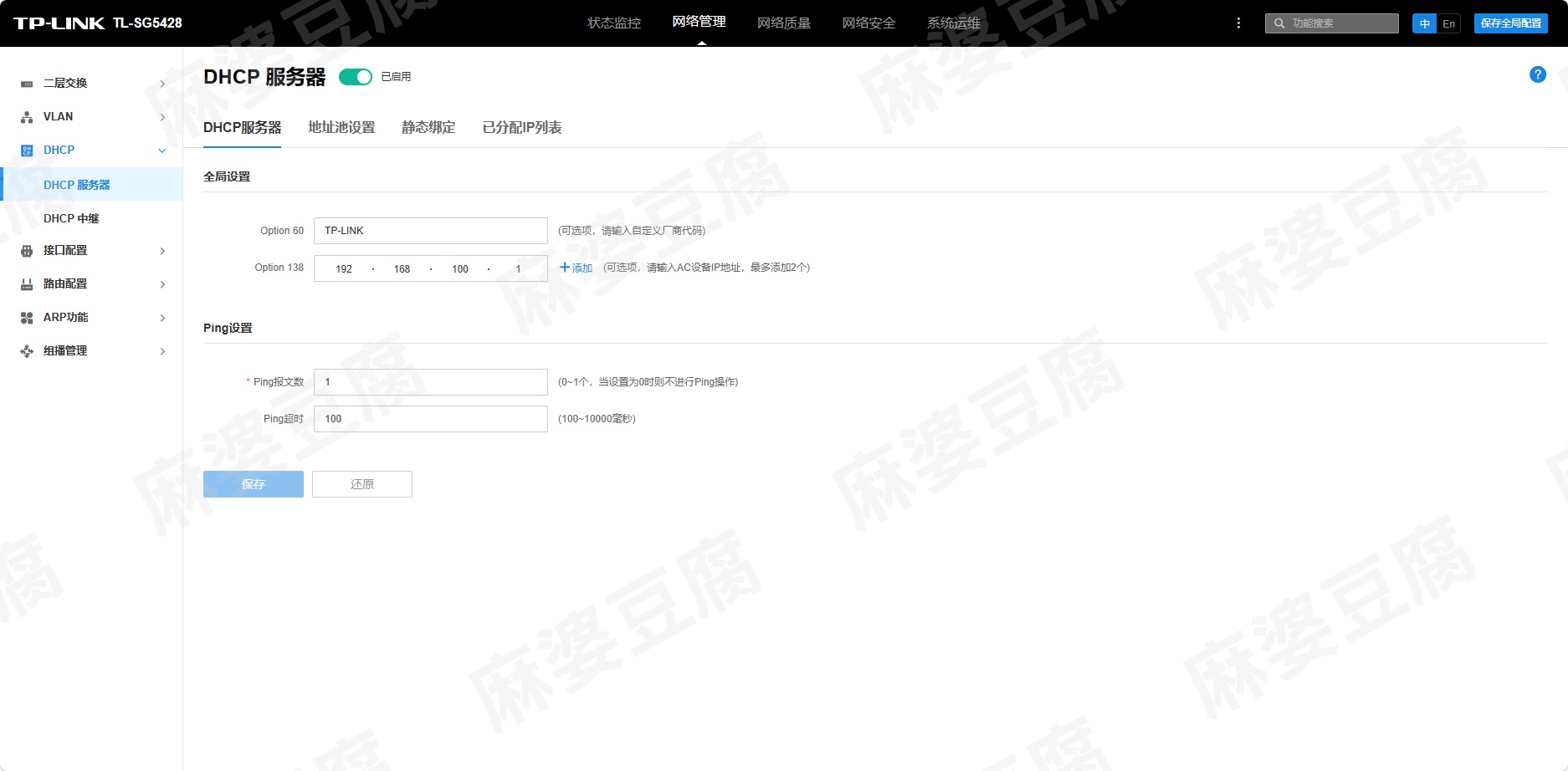

然后配置全局 DHCP 配置，Option 138 填写路由器 IP 地址 192.168.100.1，点击保存。

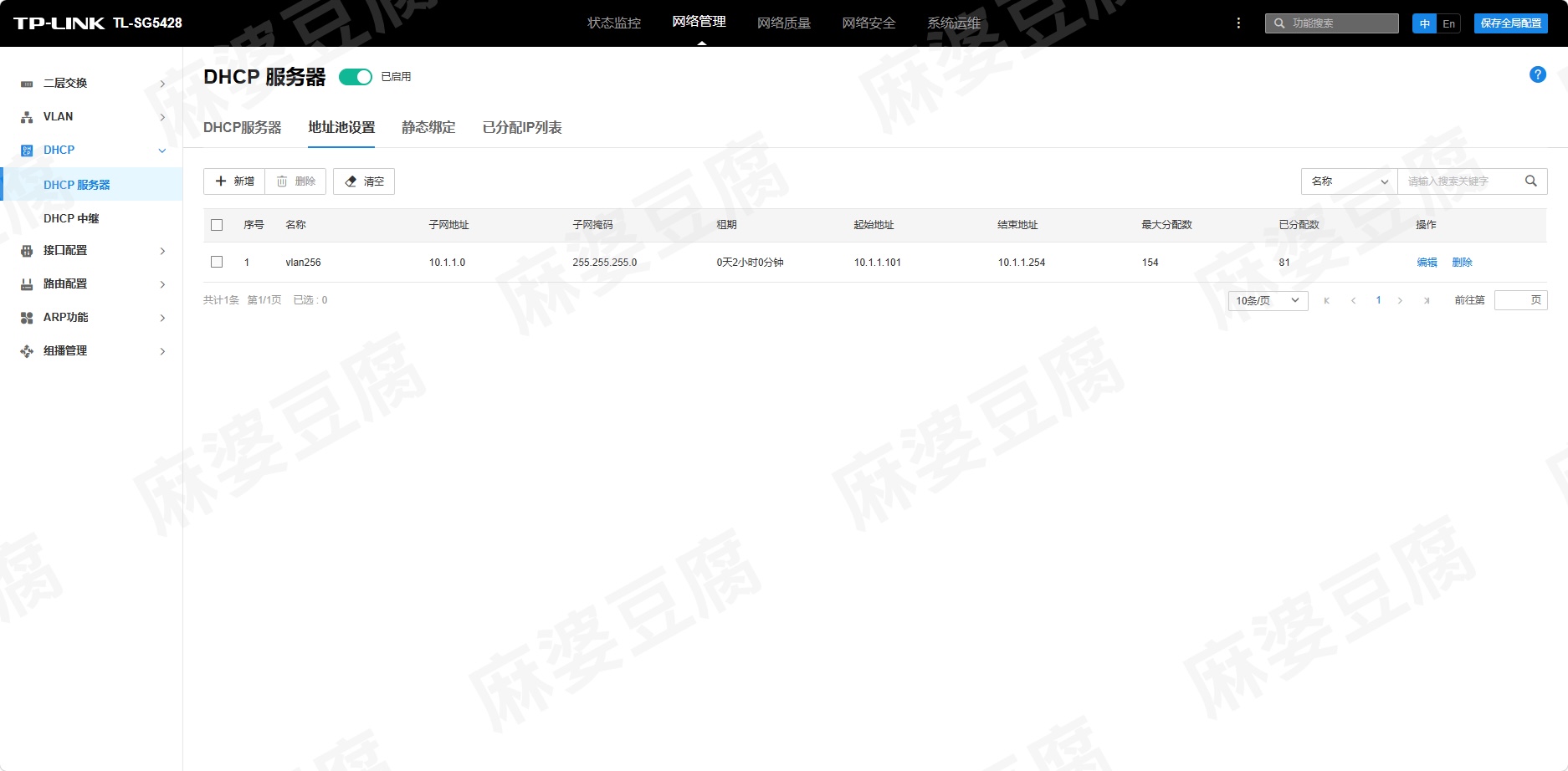

然后切换到 地址池 页面，点击 新增，为每个网段创建一个地址池。其中 DNS服务器 填写路由器 IP 地址 192.168.100.1，因为 ER6220T 上已经配置 DNS 代理服务。
3.2.5 静态路由

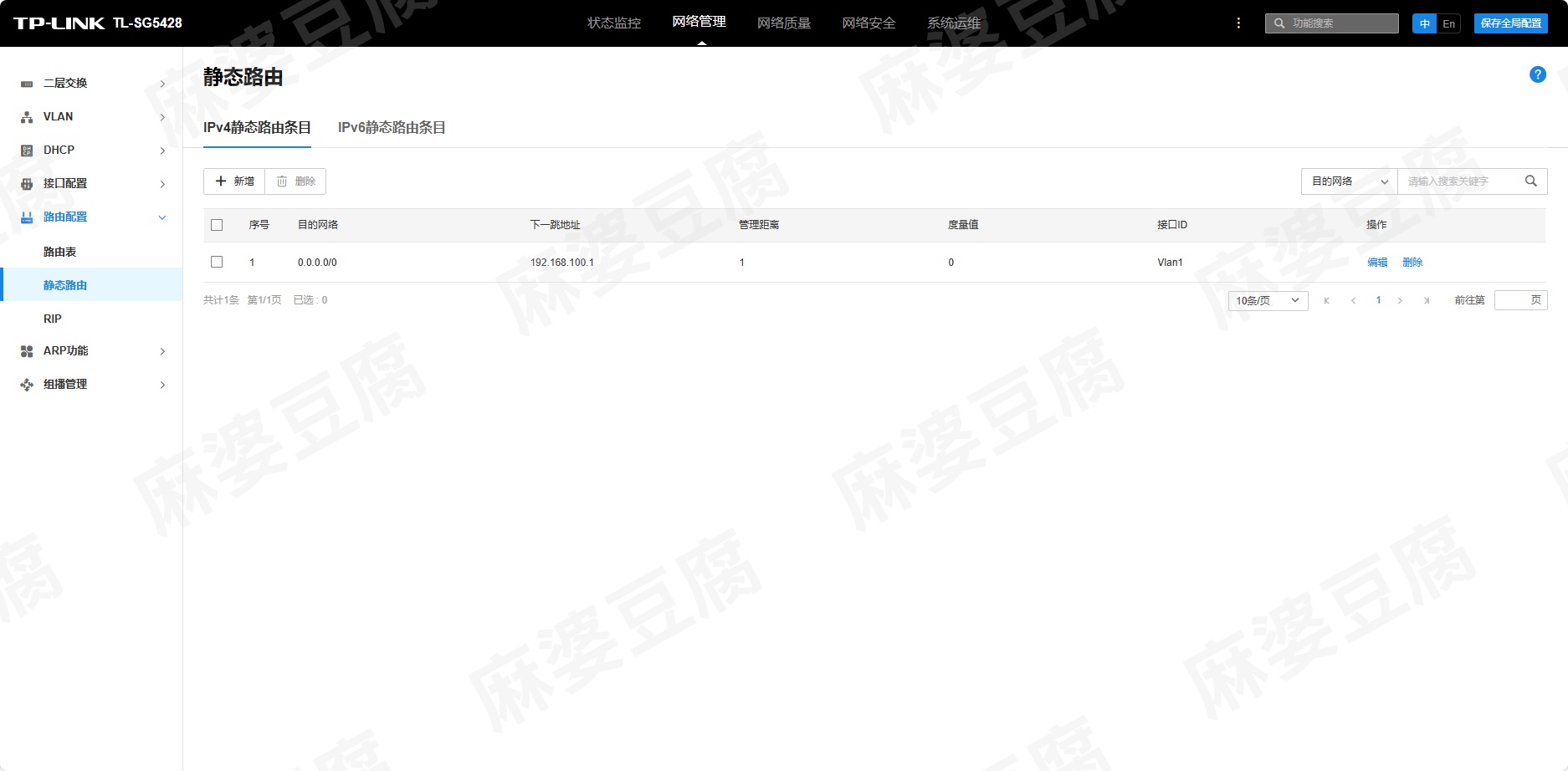

点击 网络管理 → 路由配置 → 静态路由，新增默认路由，使 SG5428 不认识的目标网络全部交给 ER6220T：
Destination: 0.0.0.0/0
Next Hop: 192.168.100.1
3.2.6 验证
至此 IPv4 部分基本配置完成。可以逐项检查光猫、路由器、交换机、下联交换机、客户端和 AP 的物理连接。
Legacy 网段客户端应满足：
IPv4 地址：10.1.1.x/24
默认网关：10.1.1.1
DNS： 192.168.100.1随后测试：
1. 能正常获取 DHCP 地址
2. 能 Ping 通 10.1.1.1
3. 能 Ping 通 192.168.100.1
4. 能访问公网 IPv4
5. 已配置的端口映射能够从外部网络访问4. IPv6 配置
IPv6 采用与 IPv4 不同的网络结构：由 ER6220T 直接负责 IPv6 WAN、前缀授权、RA / DHCPv6、默认网关以及公网防火墙；SG5428 在 IPv6 侧只负责最基础的二层交换。
4.1 ER6220T 路由器配置
4.1.1 接口设置
首先让 ER6220T 从上游运营商获取 IPv6 配置。
4.1.1.1 GE1 接口设置

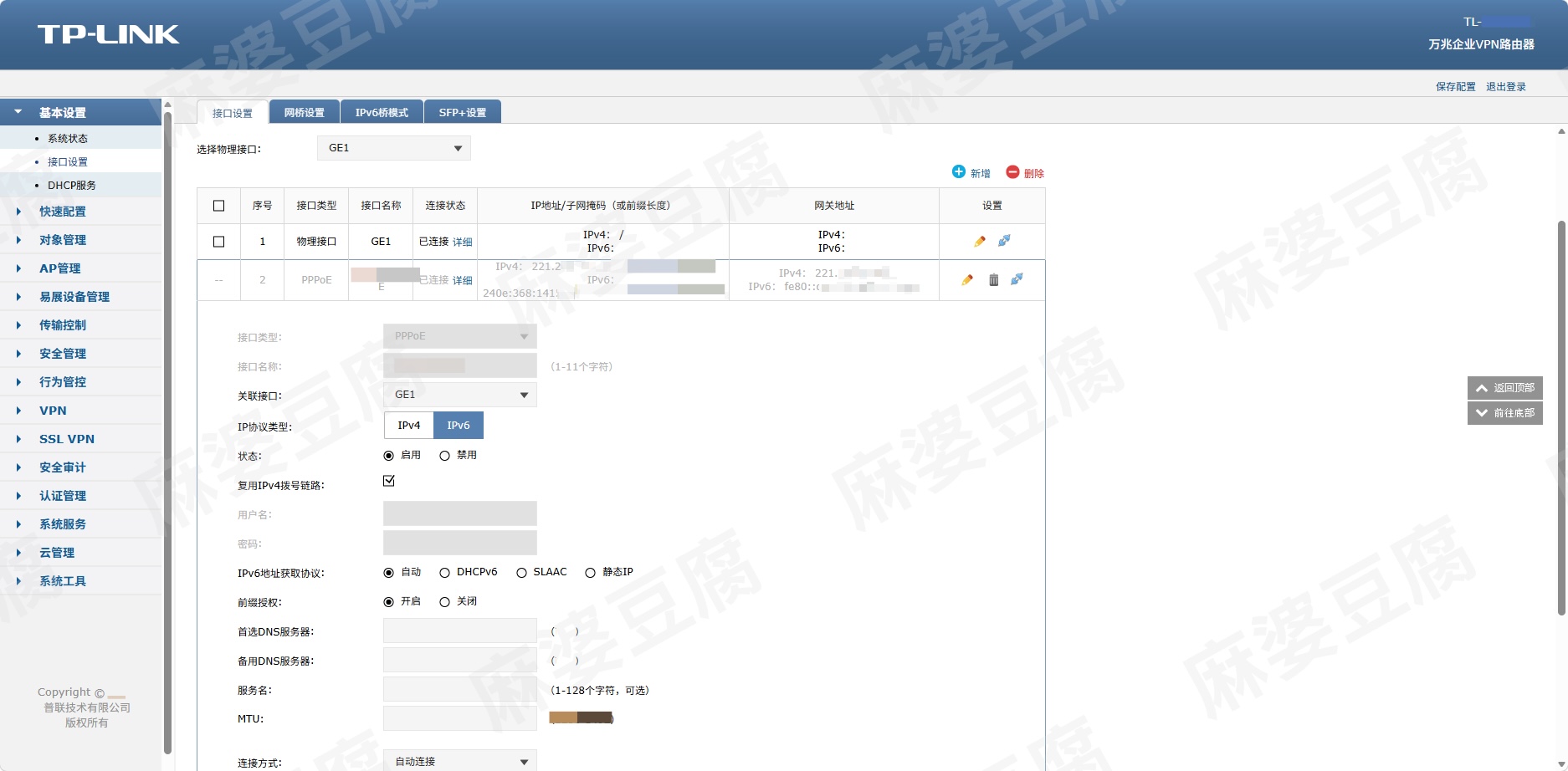

在 基本设置 → 接口设置 中选择物理接口 GE1，编辑之前创建的 WAN1_PPPoE：
IP 协议类型：IPv6
状态：启用
复用 IPv4 拨号链路：启用
IPv6 地址获取协议：自动
前缀授权：开启IPv6 前缀授权即 Prefix Delegation（PD / 前缀委派）。是否支持以及实际下发的前缀长度取决于运营商和接入方式。
4.1.1.2 GE3 接口设置

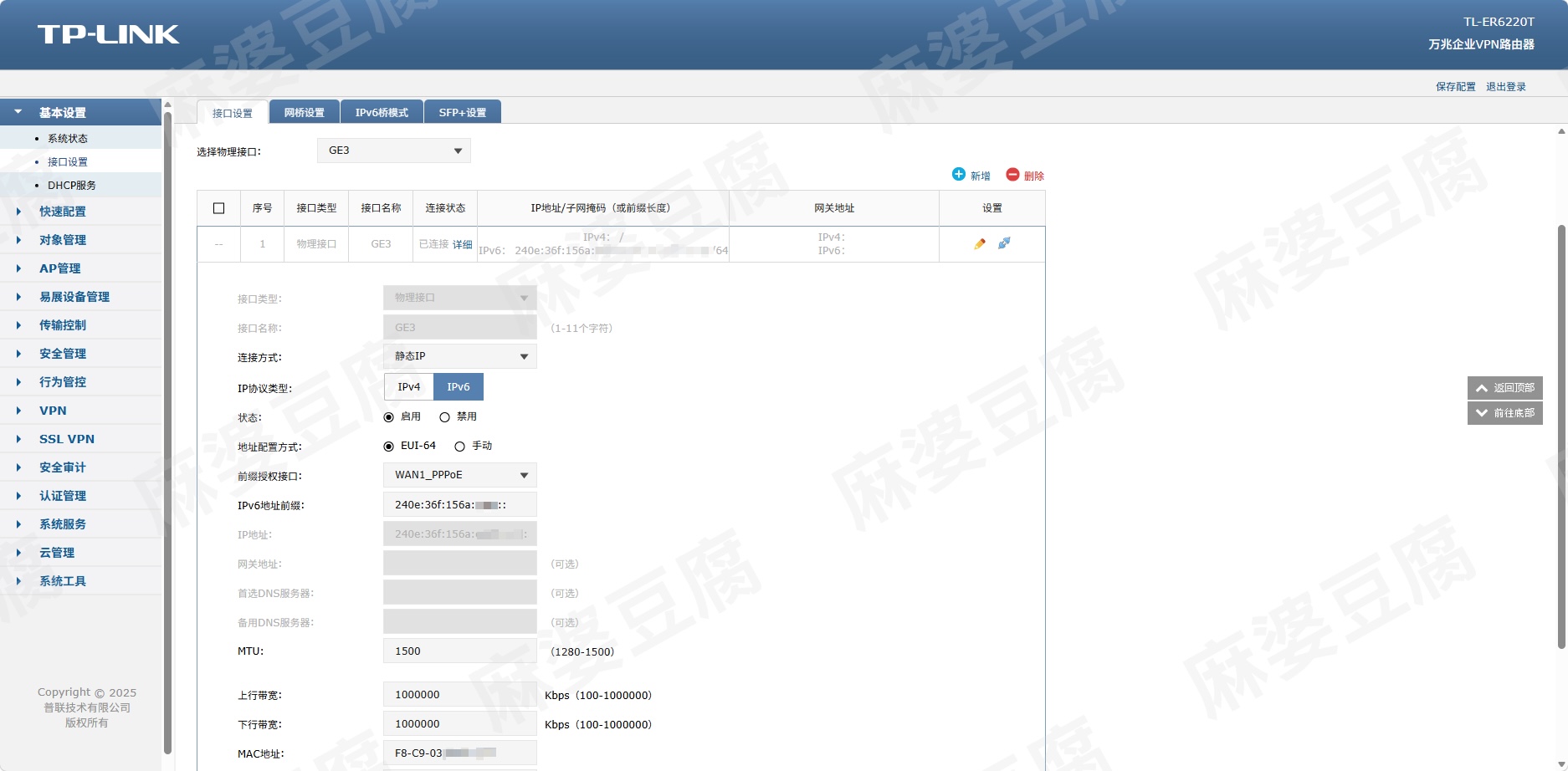

在 基本设置 → 接口设置 中选择物理接口 GE3，编辑已有物理接口：
连接方式：静态 IP
IP 协议类型：IPv6
状态：启用
地址配置方式：EUI-64
前缀授权接口：WAN1_PPPoE保存后，ER6220T 会从 WAN 获得的授权前缀中为 GE3 生成一个 IPv6 地址。
4.1.2 DHCPv6 / SLAAC 配置
在 基本设置 → DHCP服务 中可以看到 DHCPv6 和 SLAAC 相关配置。
DHCPv6 和 SLAAC 并不完全等同于 IPv4 的 DHCP
RA（Router Advertisement）：由路由器向终端通告 IPv6 前缀、默认路由等信息，是 IPv6 LAN 中非常核心的机制。SLAAC：终端根据 RA 中的/64前缀自动生成自己的 IPv6 地址。DHCPv6：可以进一步向终端分配 IPv6 地址或其他参数，但默认路由通常仍然依赖 RA 获取。
这里我选择 DHCPv6 用来分配地址，但客户端仍然需要能够正常收到 ER6220T 在 GE3 上发送的 RA。

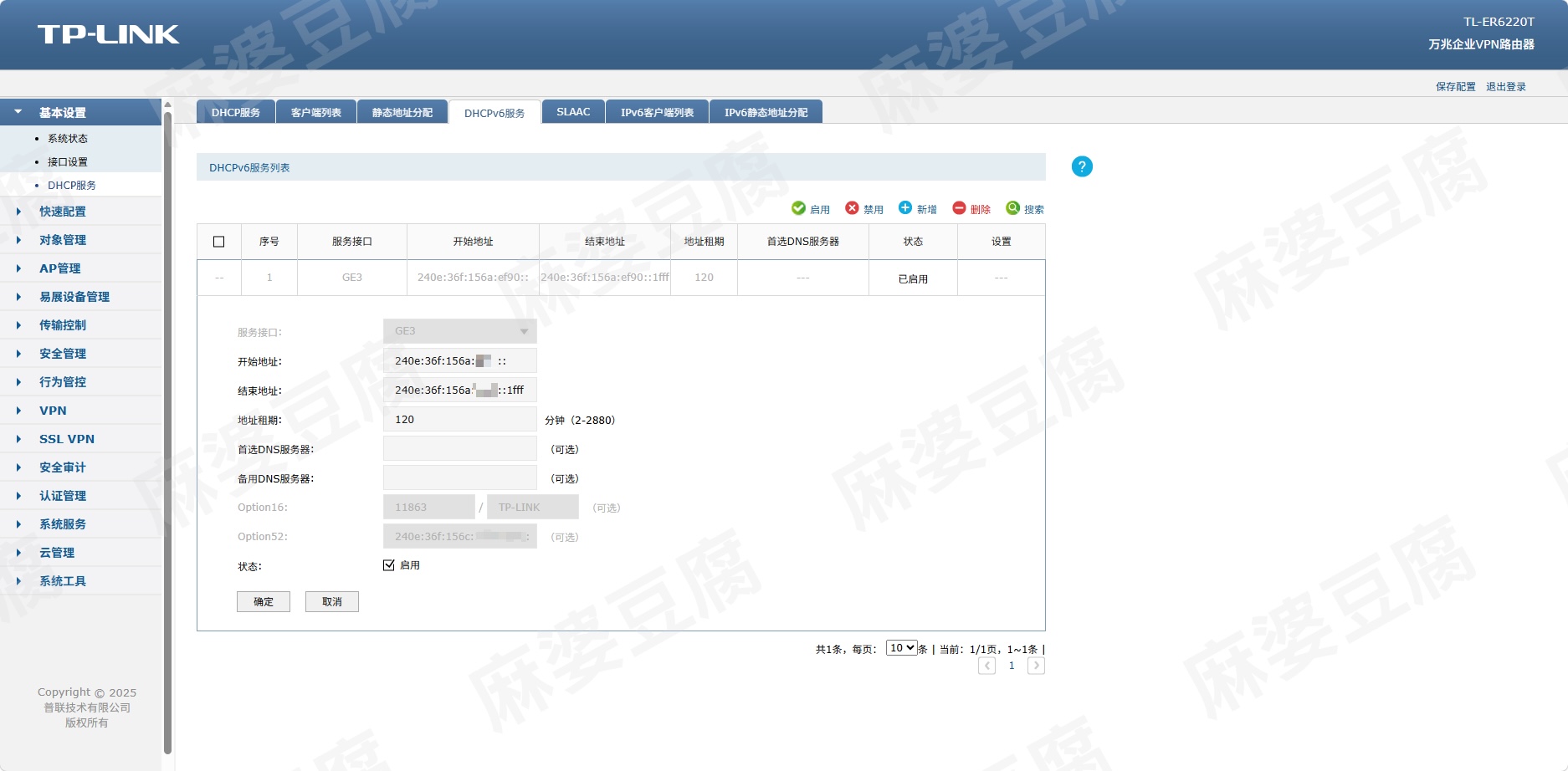

点击 新增，服务接口 选择物理连接到交换机的接口 GE3，开始地址和结束地址会根据前缀自动填充，按实际需求保存即可。
4.1.3 IPv6 防火墙与访问控制
IPv6 与 IPv4 最大的安全差异之一是：IPv6 通常不依赖 NAT 隐藏内网地址。 内网客户端获得的是公网 IPv6 地址，因此公网能否主动访问内网设备，主要取决于防火墙策略。

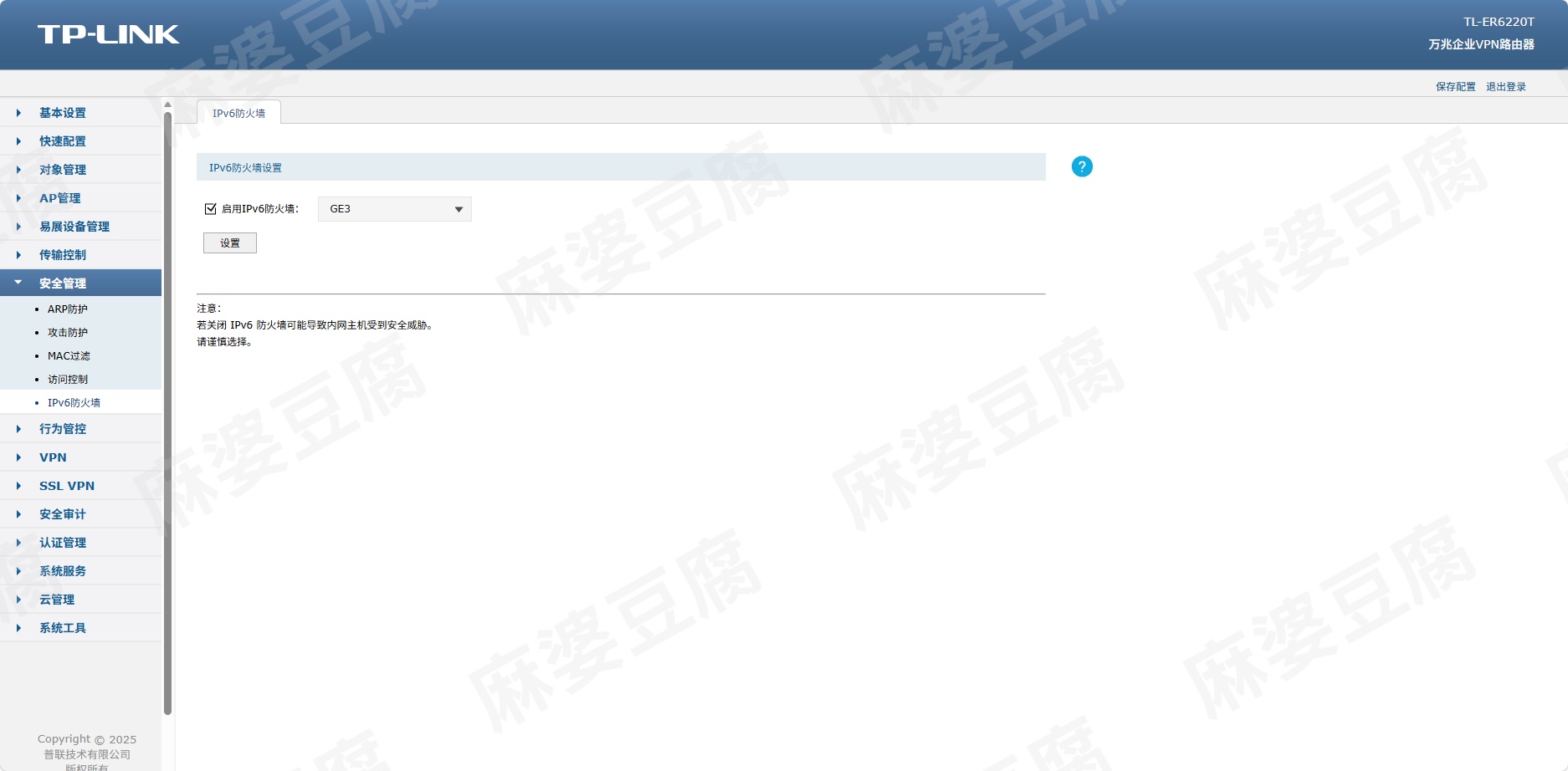

在 ER6220T 路由器中的 IPv6 防火墙就只有一个开关，位于 安全管理->IPv6防火墙 中，接口一般选择那个通过前缀授权获取地址的 LAN 口，以避免下接设备遭受来自互联网的恶意攻击，这里就是 GE3。

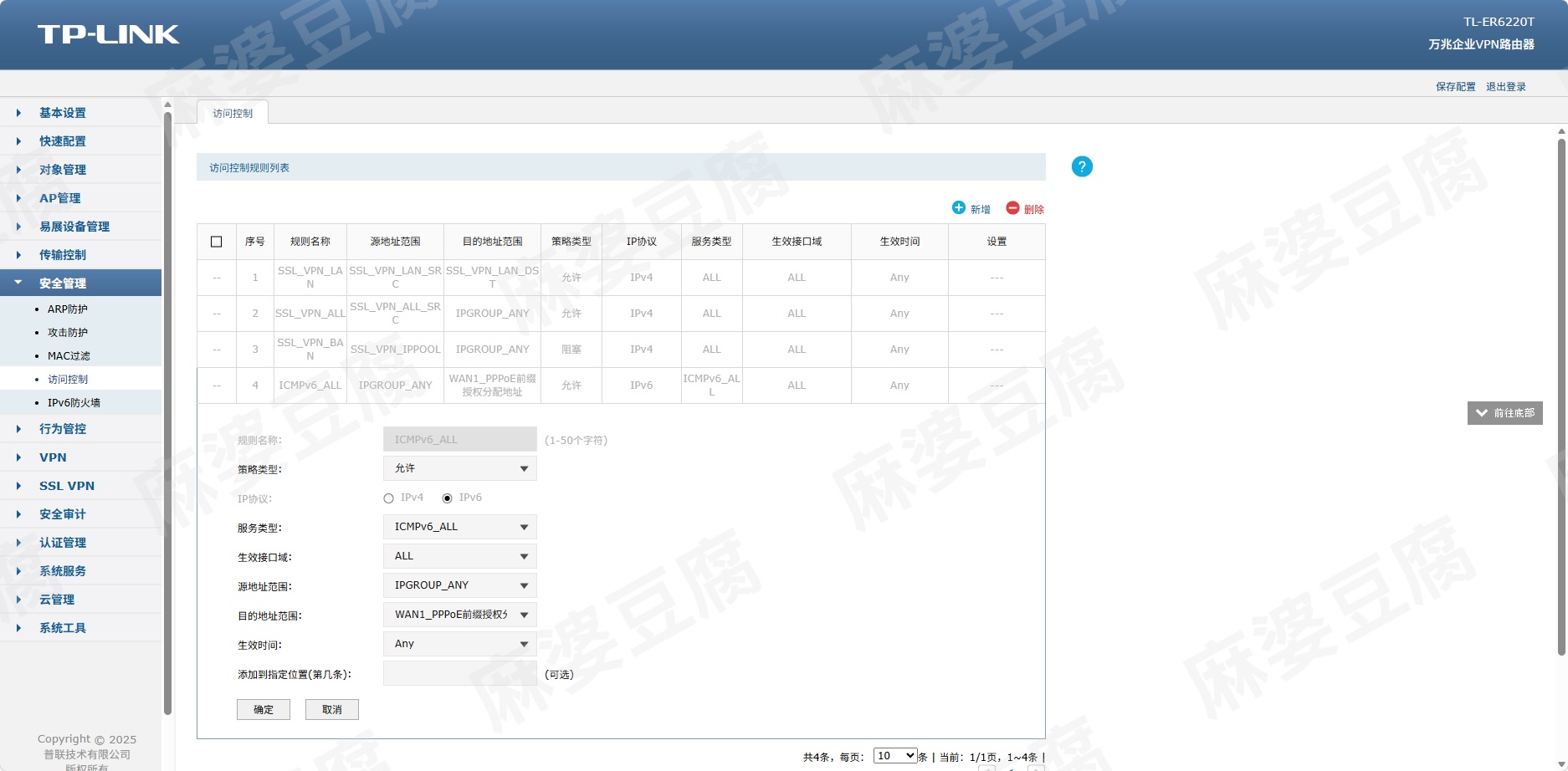

但我打开这个 IPv6防火墙 后，发现把 ICMPv6 流量也给拦住了，照理说在 安全管理->访问控制 中添加一条放行 ICMPv6 的规则就行：
但在实际测试中发现，可能 TP-LINK 的“IPv6 防火墙”和“访问控制”属于两套相互独立的过滤层？
例如，我已经在上面“访问控制”中添加了一条允许 ICMPv6 的规则，但当“IPv6 防火墙”处于启用状态时，公网依然无法 Ping 通 LAN 侧设备的 IPv6 地址。
关闭“IPv6 防火墙”后，公网立即可以正常 Ping 通内网设备，所以我猜测啊：
访问控制允许 ICMPv6
!=
IPv6 防火墙会自动放行 ICMPv6ER6220T 在当前固件中的 IPv6 防火墙配置比较简单，只能选择是否启用以及作用接口，没有提供按地址、协议或端口进行细粒度放行的功能。
因此，如果启用 IPv6 防火墙，它会对公网主动访问 LAN 侧 IPv6 设备进行额外拦截，即使“访问控制”中已经存在允许规则，也仍然可能无法访问。
如果业务上需要公网主动访问某些 IPv6 服务，则只能考虑关闭这一层 IPv6 防火墙，再通过“访问控制”自行配置 IPv6 ACL，例如：
默认拒绝 WAN → LAN
按需允许：
ICMPv6
指定 IPv6 地址
指定 TCP / UDP 端口4.2 SG5428 交换机配置
使用网线连接 ER6220T 的 GE3 和 SG5428 的 23 号口，随后进入交换机管理界面。
4.2.1 VLAN 端口配置

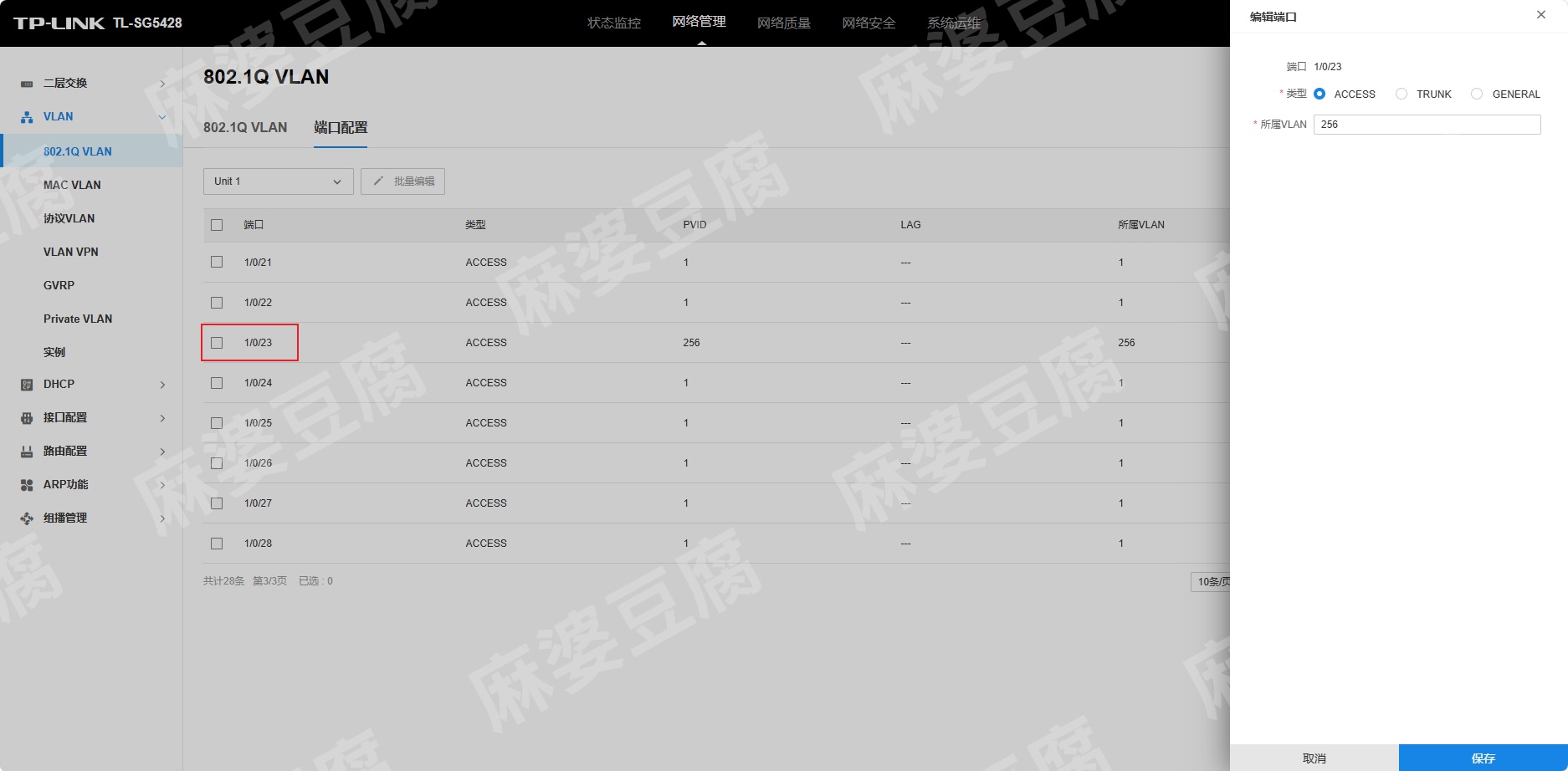

进入 网络管理 → VLAN → 802.1Q VLAN → 端口配置，切换到第 3 页，找到 23 号端口并编辑，将其归入 Legacy VLAN 256。
由于 ER6220T GE3 与 Legacy 网络之间这里只承载一个 VLAN，因此该链路按普通 UNTAG / Access 方式处理即可，不需要额外携带多个 802.1Q Tag。

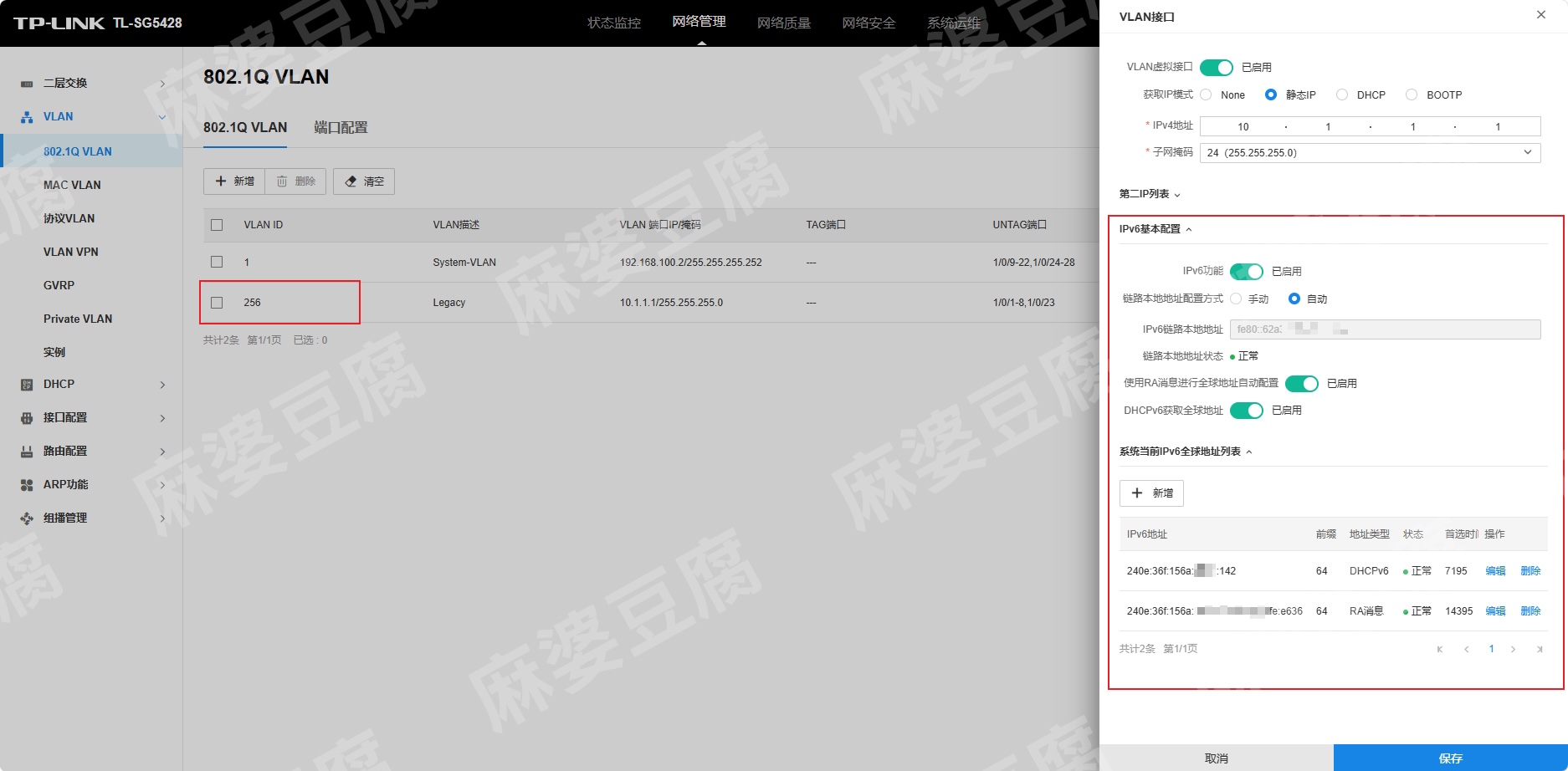

随后可以临时进入 802.1Q VLAN 页面，选择 Legacy 后面的 VLAN接口，展开 IPv6基本配置：
IPv6 功能：启用
链路本地地址配置方式：自动
使用 RA 消息进行全球地址自动配置：启用
DHCPv6 获取全球地址：启用保存后重新进入，如果 系统当前 IPv6 全球地址列表 中能够看到来自 ER6220T 前缀的 IPv6 地址，就说明 ER6220T GE3 发出的 RA / DHCPv6 信息已经能够经过 VLAN256 正常到达 SG5428。
完成这个验证后，可以再次关闭 SG5428 VLAN256 接口自身的 IPv6 功能。
关闭这里的 IPv6 三层接口，并不会影响 SG5428 对 IPv6 数据帧的二层交换。 换句话说，SG5428 自己不再充当 IPv6 网关，但客户端与 ER6220T 之间的 IPv6 Ethernet Frame 仍然可以正常通过 VLAN256 转发。
4.2.2 验证
至此 IPv6 基本配置完成。Legacy 网络内的客户端应该能够自动获得全球 IPv6 地址。
Windows 可以使用：
ipconfigLinux 可以使用：
ip -6 addr
ip -6 route客户端应至少看到：
全球 IPv6 地址：240e:.../64
IPv6 默认网关：fe80::...其中默认网关显示为 fe80:: 开头的链路本地地址是正常现象，IPv6 默认路由通常就是通过 RA 指向路由器的 Link-Local 地址。
随后可以继续测试：
1. ping -6 一个公网 IPv6 地址
2. 使用浏览器访问支持 IPv6 的网站
3. 使用 curl -6 检查出口 IPv6
4. 从外部 IPv6 网络验证默认无法主动访问内网客户端
5. 如果单独放行了服务器端口，再验证该 IPv6 服务是否可以从公网访问5. 总结
这次改造我是根据现有设备、运营商前缀和下游网络现状分别选择了更容易维护的方式：
IPv4：ER6220T 出口 + SG5428 三层网关
IPv6：ER6220T 直接作为网关 + SG5428 二层转发所以也可能有更合适你的网络的配置方式，不一定非要按照我这种结构。
这次整个配置过程中，有以下几个我觉得可以记录的点：
- Transit 网段只是三层设备之间的互联网络，本身不等于新增一层 NAT。
- SG5428 可以承担 DHCP、VLAN Gateway 和内网三层转发，ER6220T 则专注于公网出口、NAT 和防火墙。
- 存量网络中如果存在大量非网管交换机和普通 AP，先保留 Legacy VLAN，再逐步迁移通常比一次性重构更稳妥。
- 802.1Q 中
TAG / UNTAG / PVID分别解决不同方向和不同设备的 VLAN 识别问题，不能只看端口类型名称判断。 - 公网端口映射正常，但内网访问自身公网 IP 失败时，需要重点检查 NAT Loopback / Hairpin NAT。
- IPv6 普通 LAN 通常应以
/64为基本子网单位，不能沿用 IPv4“继续往小了切”的地址规划思路。 - IPv4 与 IPv6 可以使用不同的默认网关，只要各自的路由路径是完整的。
- IPv6 没有依赖 NAT 提供入站隔离，公网访问控制必须认真配置防火墙。
目前只配置了一个 Legacy VLAN，后续等下游 AP 和交换机逐步升级后，再继续拆分 Office、Server、IoT、Guest、Management 等 VLAN，并进一步完善 ACL 和 IPv6 多网段规划。
